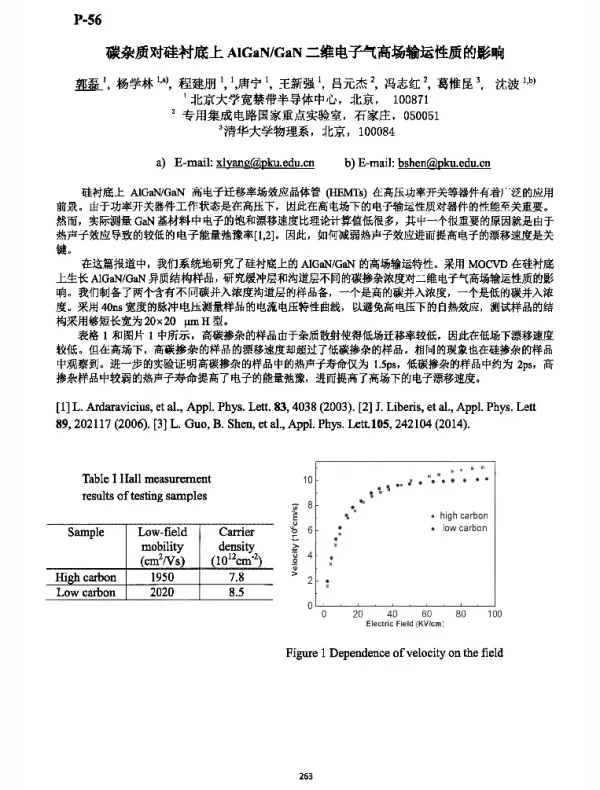

碳杂质对硅衬底上AlGaNGaN二维电子气高场输运性质的影响

《碳杂质对硅衬底上AlGaNGaN二维电子气高场输运性质的影响》是一篇研究半导体材料中碳杂质对二维电子气（2DEG）在高电场下输运特性影响的学术论文。该论文聚焦于氮化镓（GaN）基材料，特别是AlGaNGaN异质结结构中的电子行为，探讨了碳杂质的存在如何改变其在高电场条件下的导电性能和载流子迁移率。

随着宽禁带半导体材料在高频、高功率电子器件中的广泛应用，AlGaNGaN异质结因其优异的电子迁移率和高饱和速度而备受关注。然而，在实际应用中，材料中不可避免地存在各种杂质，其中碳杂质是常见的掺杂元素之一。碳杂质可能来源于生长过程中引入的杂质或环境污染，其对材料性能的影响值得深入研究。

本文通过实验和理论分析相结合的方法，研究了碳杂质在硅衬底上AlGaNGaN异质结中对二维电子气高场输运性质的影响。实验采用了分子束外延（MBE）技术制备样品，并利用霍尔测量、电导率测量等手段分析了不同碳浓度下的电子迁移率、电导率以及电流-电压特性。

研究结果表明，适量的碳杂质可以改善AlGaNGaN异质结的界面质量，从而提高二维电子气的迁移率。然而，当碳杂质浓度过高时，会引入更多的散射中心，导致载流子迁移率下降，进而影响材料的高场输运性能。此外，碳杂质还可能改变二维电子气的密度分布，影响其在高电场下的非线性响应。

论文进一步分析了碳杂质对二维电子气在高电场下的非线性输运行为的影响。在高电场作用下，二维电子气会发生热化现象，导致电子温度升高，从而引起载流子迁移率的降低。研究发现，碳杂质的存在会影响这一过程，使得电子温度的变化速率和热化程度发生改变。

通过对不同碳浓度样品的对比分析，论文揭示了碳杂质对AlGaNGaN异质结中二维电子气输运特性的复杂影响。研究结果为优化AlGaNGaN异质结的材料设计提供了理论依据，也为高性能氮化镓基电子器件的研发提供了重要参考。

此外，论文还讨论了碳杂质对器件稳定性和可靠性的潜在影响。在高电场工作条件下，杂质引起的散射效应可能导致器件性能的退化，甚至引发击穿现象。因此，控制碳杂质的浓度和分布对于提高器件的长期稳定性至关重要。

总体而言，《碳杂质对硅衬底上AlGaNGaN二维电子气高场输运性质的影响》这篇论文系统地研究了碳杂质在AlGaNGaN异质结中的作用机制，揭示了其对二维电子气高场输运行为的具体影响。研究成果不仅有助于加深对氮化镓基材料物理性质的理解，也为未来高性能电子器件的设计与制造提供了重要的理论支持和技术指导。
