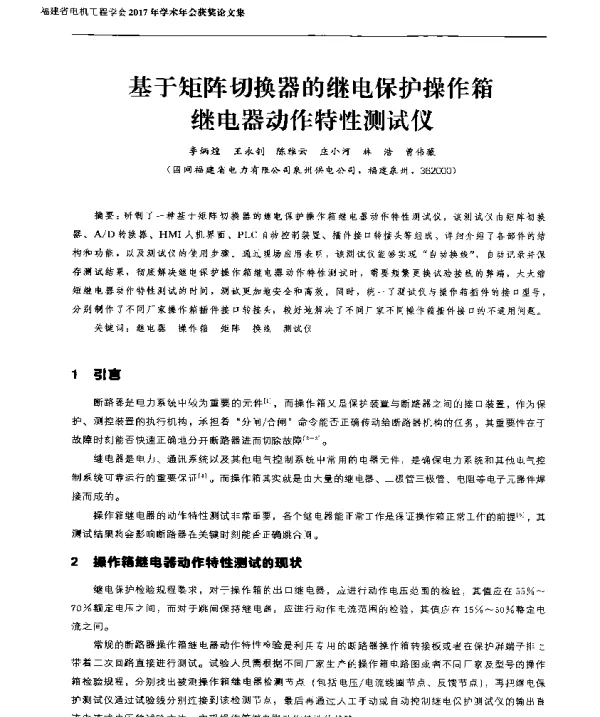

基于矩阵切换器的继电保护操作箱继电器动作特性测试仪

《基于矩阵切换器的继电保护操作箱继电器动作特性测试仪》是一篇探讨电力系统继电保护设备性能测试方法的学术论文。该论文针对当前继电保护系统中继电器动作特性测试存在的问题，提出了一种基于矩阵切换器的新型测试装置设计方案。通过引入矩阵切换器技术，该测试仪能够实现对继电保护操作箱中多个继电器的高效、准确测试，为电力系统的安全运行提供了有力的技术支持。

在现代电力系统中，继电保护是保障电网稳定运行的重要环节。继电器作为继电保护系统的核心组件，其动作特性的准确性直接关系到整个系统的可靠性。然而，传统的测试方法往往存在效率低、操作复杂、测试范围有限等问题，难以满足日益复杂的电力系统需求。因此，研究和开发一种高效、可靠的继电器动作特性测试装置具有重要的现实意义。

本文提出的基于矩阵切换器的测试仪，主要采用了矩阵切换器作为核心控制单元。矩阵切换器能够根据需要灵活地切换不同的输入输出信号，从而实现对多个继电器的独立测试。这种设计不仅提高了测试的灵活性和扩展性，还大大减少了测试过程中所需的外部设备数量，降低了系统的复杂性和成本。

论文详细介绍了测试仪的硬件结构和软件功能。硬件部分包括矩阵切换器模块、信号发生模块、数据采集模块以及控制接口模块等。其中，矩阵切换器模块负责信号的切换和分配，信号发生模块用于生成各种测试信号，数据采集模块则负责记录和分析测试结果。软件部分则实现了测试流程的自动化控制、数据处理与结果显示等功能。

在测试方法方面，论文提出了一套完整的测试流程，包括测试准备、信号输入、继电器响应检测、数据记录与分析等步骤。通过对不同类型的继电器进行测试，验证了该测试仪在动作时间、返回系数、灵敏度等方面的测试精度和稳定性。实验结果表明，该测试仪能够准确反映继电器的实际工作状态，具有较高的测试可靠性和重复性。

此外，论文还对测试仪的应用场景进行了分析。该测试仪适用于变电站、发电厂以及电力调度中心等场所，可以广泛应用于继电保护设备的出厂测试、现场调试和定期维护等工作。同时，该测试仪的设计理念也为后续相关设备的开发提供了参考，具有一定的推广价值。

在技术优势方面，该测试仪相比传统测试设备具有多项创新点。首先，矩阵切换器的引入使得测试过程更加智能化和自动化，减少了人工干预。其次，测试仪具备良好的兼容性，可以适配多种型号的继电器，提升了设备的通用性。再次，测试仪的数据采集和分析功能完善，能够提供详细的测试报告，便于后续的故障诊断和性能评估。

总体来看，《基于矩阵切换器的继电保护操作箱继电器动作特性测试仪》这篇论文为继电保护设备的测试提供了新的思路和技术手段。通过矩阵切换器的引入，有效解决了传统测试方法中存在的诸多问题，提高了测试效率和准确性。该研究成果不仅具有理论价值，也具有较强的工程应用前景，为电力系统的安全稳定运行提供了坚实的技术保障。
