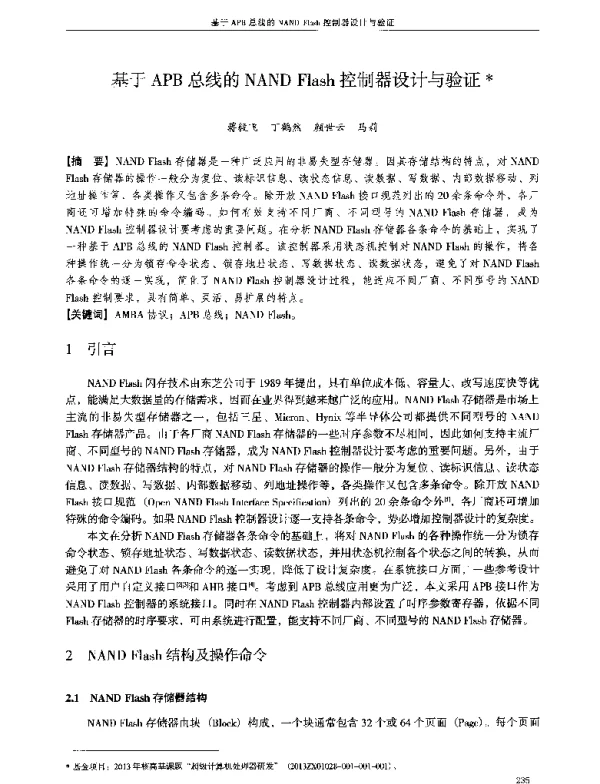

基于APB总线的NANDFlash控制器设计与验证

《基于APB总线的NAND Flash控制器设计与验证》是一篇关于嵌入式系统中NAND Flash存储器控制器设计与实现的研究论文。该论文针对当前嵌入式系统对大容量、低成本存储需求日益增长的趋势，提出了一种基于APB（Advanced Peripheral Bus）总线接口的NAND Flash控制器设计方案，并对其功能进行了全面的验证。

在现代嵌入式系统中，NAND Flash因其高密度、低功耗和低成本等优势，被广泛应用于各种存储设备中，如移动设备、工业控制系统和消费电子产品。然而，由于NAND Flash本身存在读写速度慢、错误率较高以及需要复杂的管理机制等问题，因此需要一个高效的控制器来实现数据的正确读写和管理。本文正是针对这一问题，提出了一个基于APB总线的NAND Flash控制器的设计方案。

APB是ARM公司推出的一种低功耗、低复杂度的外围设备总线协议，适用于对性能要求不高的外设连接。该论文充分利用了APB总线的特点，设计了一个结构简单、易于集成的NAND Flash控制器。该控制器能够通过APB总线与主处理器进行通信，实现对NAND Flash芯片的读写操作。

在设计过程中，作者首先分析了NAND Flash的工作原理及其与控制器之间的交互方式，包括地址映射、数据传输、错误校验和坏块管理等功能。然后，基于这些功能需求，设计了控制器的硬件架构，包括状态机控制模块、数据缓冲模块、命令解析模块以及错误处理模块等关键部分。此外，为了提高系统的可靠性和稳定性，论文还引入了ECC（Error Correction Code）算法，用于纠正NAND Flash中的位错误。

除了硬件设计之外，该论文还详细描述了控制器的软件验证过程。作者采用Verilog硬件描述语言实现了控制器的核心逻辑，并利用仿真工具对设计进行了功能验证。通过搭建测试平台，对控制器的各项功能进行了全面测试，包括读写操作、地址映射、数据传输以及错误检测与纠正等。测试结果表明，该控制器能够稳定地运行，并满足实际应用的需求。

此外，论文还讨论了控制器的优化方向。例如，在提高数据传输效率方面，可以通过增加缓存机制或优化数据传输路径来提升性能；在降低功耗方面，可以引入动态电压调节技术或睡眠模式管理策略。这些优化措施为后续研究提供了参考方向。

总的来说，《基于APB总线的NAND Flash控制器设计与验证》是一篇具有实际应用价值的研究论文。它不仅为嵌入式系统中NAND Flash控制器的设计提供了一种可行的解决方案，也为相关领域的研究人员提供了重要的理论依据和技术支持。通过该研究，可以进一步推动嵌入式系统在存储性能和可靠性方面的提升。
