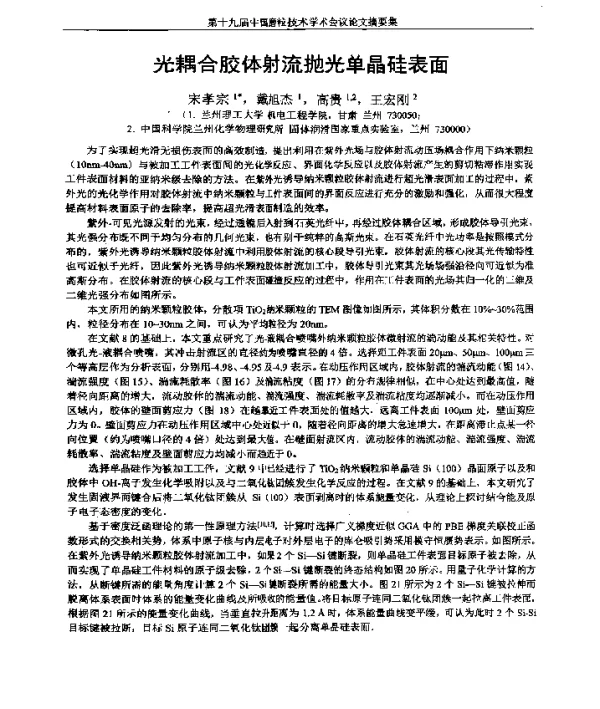

光耦合胶体射流抛光单晶硅表面

《光耦合胶体射流抛光单晶硅表面》是一篇关于先进材料加工技术的学术论文，主要研究了利用光耦合胶体射流技术对单晶硅表面进行高效、精密抛光的方法。该论文在半导体制造和微电子领域具有重要的理论价值和实际应用意义。随着微电子器件向更小尺寸和更高性能方向发展，对单晶硅表面的平整度、粗糙度以及缺陷控制提出了更高的要求。传统的抛光方法如机械研磨和化学机械抛光（CMP）虽然在一定程度上能够满足需求，但在处理纳米级精度和复杂结构时存在一定的局限性。因此，探索新的抛光技术成为当前研究的热点。

本文提出的光耦合胶体射流抛光技术是一种结合光学与流体力学原理的新型抛光方法。其核心思想是通过将胶体颗粒悬浮液与激光照射相结合，利用光场对胶体粒子的操控作用，实现对单晶硅表面的精准抛光。这种技术不仅能够提高抛光效率，还能有效减少表面损伤，提升材料的表面质量。论文中详细描述了实验装置的设计、光耦合过程的机理以及抛光效果的评估方法。

在实验部分，作者采用了一种特殊的胶体悬浮液，其中含有纳米级的氧化铝颗粒，并通过调节其浓度和粒径分布来优化抛光性能。同时，利用高功率激光器对胶体溶液进行照射，形成特定的光场分布，从而引导胶体颗粒按照预定的方向运动，对单晶硅表面进行定向去除。这一过程不仅依赖于胶体颗粒的物理特性，还受到光场强度、波长以及照射时间等因素的影响。

论文还探讨了光耦合胶体射流抛光技术的工艺参数对抛光效果的影响。例如，激光功率的大小直接影响光场的能量密度，进而影响胶体颗粒的运动速度和抛光效率。此外，胶体溶液的浓度和颗粒大小也对最终的表面粗糙度有显著影响。通过对不同参数组合的实验对比，作者发现当激光功率为10W，胶体浓度为5%时，可以获得最佳的抛光效果，表面粗糙度可以降低至0.5nm以下。

为了验证该技术的有效性，作者对抛光后的单晶硅表面进行了多种表征分析，包括原子力显微镜（AFM）、扫描电子显微镜（SEM）以及X射线衍射（XRD）等。结果表明，经过光耦合胶体射流抛光处理后，单晶硅表面呈现出更加均匀的形貌，且没有明显的划痕或裂纹。此外，XRD分析显示，抛光过程中并未引起单晶硅晶体结构的破坏，证明该技术具有良好的材料兼容性。

论文还讨论了光耦合胶体射流抛光技术在实际应用中的潜在优势。与传统抛光方法相比，该技术具有更高的加工精度、更低的能耗以及更少的环境污染。由于不使用有害化学品，该方法更加符合现代绿色制造的发展趋势。此外，该技术适用于多种类型的半导体材料，包括但不限于单晶硅、多晶硅和化合物半导体，具有广泛的适用性。

尽管光耦合胶体射流抛光技术展现出诸多优点，但目前仍存在一些挑战需要解决。例如，如何进一步提高抛光效率以适应大规模工业生产的需求，以及如何优化光场调控系统以实现更精确的表面控制，都是未来研究的重点方向。此外，还需要对抛光过程中可能产生的热效应进行深入研究，以确保不会对材料性能造成不利影响。

综上所述，《光耦合胶体射流抛光单晶硅表面》这篇论文为单晶硅表面抛光提供了一种创新性的解决方案，展示了光耦合胶体射流技术在精密加工领域的巨大潜力。通过深入研究和不断优化，该技术有望在未来成为半导体制造中不可或缺的重要工具。
