  • 电荷耦合内透明集电极IGBT设计与仿真

    电荷耦合内透明集电极IGBT设计与仿真
    电荷耦合内透明集电极IGBT设计器件仿真半导体器件
    10 浏览2025-07-18 更新pdf3.53MB 共8页未评分
    加入收藏
    立即下载
  • 资源简介

    《电荷耦合内透明集电极IGBT设计与仿真》是一篇聚焦于功率半导体器件设计与仿真的学术论文。该论文针对传统绝缘栅双极型晶体管(IGBT)在高电压、大电流应用中所面临的性能瓶颈,提出了一种新型的结构设计方案——电荷耦合内透明集电极IGBT。这种设计旨在通过优化器件内部电荷分布和电场分布,提高IGBT的导通性能和开关特性,同时降低损耗,从而提升整体效率。

    IGBT作为一种复合型功率器件,结合了MOSFET的高输入阻抗和BJT的低导通压降的优点,广泛应用于电力电子变换器、电机驱动、电动汽车等领域。然而,随着功率密度的不断提升,传统IGBT在高压、高频工作条件下容易出现热失控、电场集中等问题,影响其可靠性和使用寿命。因此,研究新型IGBT结构具有重要的现实意义。

    本文提出的电荷耦合内透明集电极IGBT,核心创新点在于引入了“电荷耦合”机制和“内透明集电极”概念。电荷耦合是指通过特定的掺杂结构和界面设计,使载流子在器件内部能够更高效地传输和分布,从而改善电导率和减少电阻损耗。而内透明集电极则是一种特殊的集电极结构设计,使得集电极区域在电场作用下呈现出一定的“透明”特性,有助于均匀分布电场,防止局部击穿。

    论文首先对IGBT的基本结构和工作原理进行了详细分析,阐述了传统IGBT在实际应用中的局限性。接着,介绍了电荷耦合内透明集电极IGBT的设计思路,包括器件的结构参数、材料选择以及关键工艺步骤。作者通过理论模型推导,建立了该结构的物理模型,并利用数值仿真工具对器件的电学特性进行了模拟分析。

    仿真结果表明,该设计显著提升了IGBT的导通性能,降低了导通压降,并且在开关过程中表现出更低的损耗。此外,电荷耦合机制有效缓解了电场集中问题,提高了器件的耐压能力。论文还对不同工作条件下的性能表现进行了对比分析,验证了该设计的稳定性和可靠性。

    除了仿真分析,论文还探讨了该结构的实际制造可行性。通过对关键工艺参数的优化,如掺杂浓度、界面处理和层间结构设计,作者提出了可行的工艺路线,并评估了其在工业生产中的适用性。研究结果表明,该设计不仅具备良好的理论基础,而且在实际制造中也具有较高的可实现性。

    综上所述,《电荷耦合内透明集电极IGBT设计与仿真》为IGBT器件的发展提供了一种新的设计思路,具有重要的理论价值和工程应用前景。该研究不仅推动了功率半导体器件的技术进步,也为未来高性能、高可靠性的电力电子系统提供了有力支持。

  • 封面预览

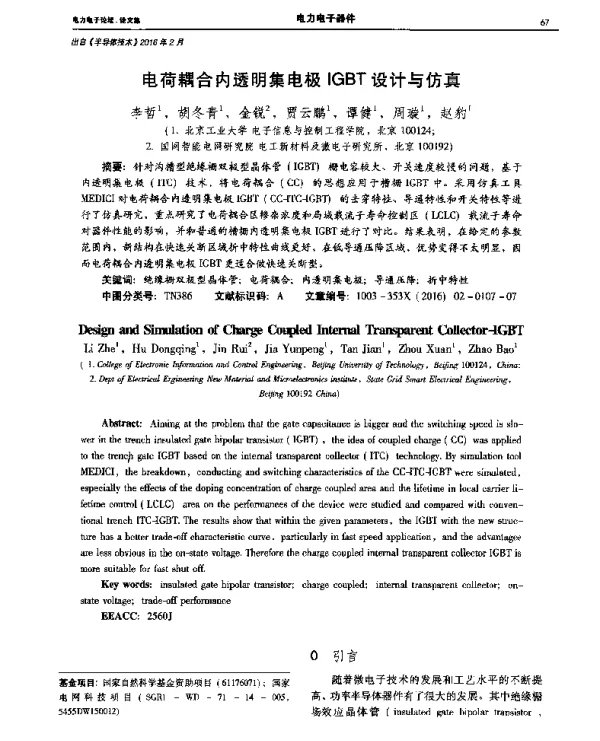

    电荷耦合内透明集电极IGBT设计与仿真
