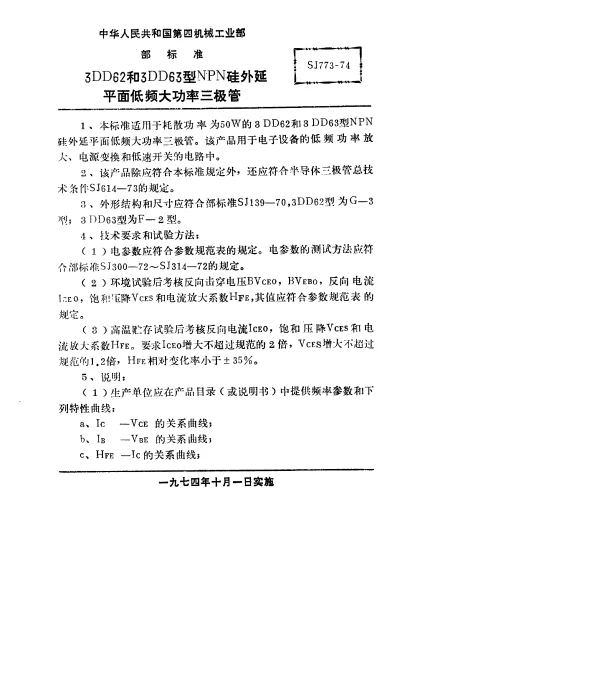

SJ 773-1974 3DD62和3DD63型NPN硅外延平面低频大功率三极管

摘要

SJ 773-1974 标准中提到的 3DD62 和 3DD63 型 NPN 硅外延平面低频大功率三极管是早期电子工业中的重要器件。这些三极管以其高可靠性、大功率处理能力和良好的热稳定性而闻名。本文将探讨这两种三极管的设计特点、性能参数及其在当时技术背景下的应用价值。

引言

随着电子技术的发展，功率半导体器件的需求日益增加。在20世纪70年代初期，3DD62 和 3DD63 型三极管因其独特的设计结构和卓越的性能成为工业领域的首选。这些三极管采用了硅外延平面工艺，这一技术在当时是一项重要的技术创新，为后续半导体器件的发展奠定了基础。

设计与制造

3DD62 和 3DD63 型三极管的设计基于 NPN 结构，采用硅外延平面工艺制造。这种工艺能够显著提高器件的击穿电压和电流承载能力，同时降低功耗和发热。以下是这两种三极管的主要设计特点：

• 硅外延层：通过外延生长技术形成高质量的硅层，提高了器件的稳定性和耐久性。
• 平面结构：平面设计减少了寄生效应，增强了器件的高频性能。
• 低频特性：专为低频应用场景优化，适合驱动电机、照明设备等需要大功率输出的应用场景。

性能参数

3DD62 和 3DD63 型三极管具有以下关键性能参数：

• 集电极-发射极击穿电压：超过 60V，确保了器件在高电压环境下的可靠运行。
• 最大集电极电流：可达数安培，满足大功率应用需求。
• 热阻：较低的热阻设计使得器件能够在高温环境下保持稳定的性能。

应用领域

这两种三极管广泛应用于工业控制、家用电器以及通信设备等领域。具体应用包括但不限于：

• 电机控制器中的功率放大器。
• 照明系统中的驱动电路。
• 通信设备中的功率放大模块。

结论

3DD62 和 3DD63 型 NPN 硅外延平面低频大功率三极管是20世纪70年代的一项重要技术成果。它们凭借其出色的性能和可靠性，在当时的工业领域发挥了重要作用。尽管现代半导体技术已经取得了长足进步，但这些早期器件的设计理念仍然值得我们借鉴和研究。
