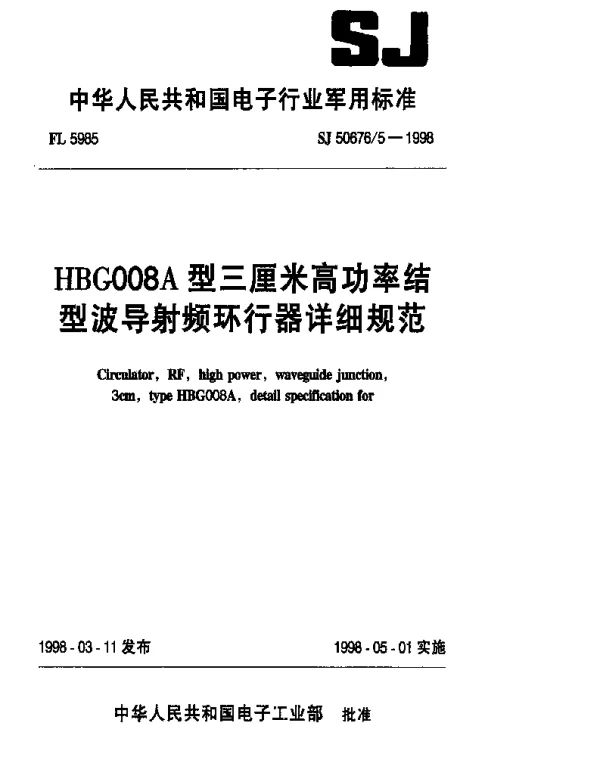

SJ 506765-1998 HBG008A型三厘米高功率结型波导射频环行器详细规范

概述

SJ 506765-1998 HBG008A型三厘米高功率结型波导射频环行器是一种用于射频信号传输的重要设备。它能够确保信号在特定方向上传输，同时抑制反向信号的干扰。这种设备广泛应用于雷达、通信系统和电子对抗等领域，其性能直接影响到整个系统的稳定性和可靠性。

技术参数与工作原理

HBG008A型射频环行器的设计基于结型波导技术，能够在三厘米波段（通常指频率范围为8 GHz至12 GHz）内实现高效传输。它的核心参数包括插入损耗、隔离度和驻波比等。其中，插入损耗是指信号通过环行器时的能量损失，而隔离度则衡量了环行器对反向信号的抑制能力。这些参数直接决定了设备的性能优劣。

• 插入损耗：通常要求小于0.3 dB，以确保信号传输效率。
• 隔离度：一般需达到25 dB以上，以有效隔绝反向信号。
• 驻波比：应低于1.5，表明设备与系统之间的良好匹配性。

工作原理上，HBG008A型环行器利用磁控效应来控制信号的传输方向。当输入信号进入环行器后，经过内部结构的特殊设计，信号被引导至下一个端口，而非返回原路，从而实现了单向传输的功能。

应用场景与实际案例

HBG008A型射频环行器因其卓越的性能，在多个领域得到了广泛应用。例如，在雷达系统中，它被用来保护发射机免受回波信号的损害；在通信系统中，则用于提高信道利用率和抗干扰能力。

• 雷达系统：某国防项目中采用了HBG008A型环行器，显著提升了雷达的探测距离和精度，使得系统能够在复杂电磁环境下稳定运行。
• 通信系统：在卫星通信地面站中，该设备帮助优化了信号链路，减少了误码率，提高了数据传输的可靠性。

质量控制与维护

为了保证HBG008A型射频环行器的长期可靠运行，制造商需要严格遵循SJ 506765-1998标准进行生产和测试。这包括对原材料的选择、生产工艺的监控以及成品的全面检测。

• 原材料选择：选用高质量的金属材料和陶瓷材料，以确保设备具有良好的机械强度和热稳定性。
• 生产工艺：采用先进的加工技术和精密装配工艺，确保每个部件的尺寸公差符合标准要求。
• 成品检测：通过一系列严格的电气性能测试，如插入损耗、隔离度和驻波比测试，确保产品满足设计指标。

未来发展趋势

随着科技的进步，HBG008A型射频环行器也在不断演进。未来的改进方向可能包括降低插入损耗、提升隔离度以及增强环境适应性等方面。此外，随着微电子技术和集成化技术的发展，小型化和多功能化的射频环行器将成为研究热点。

总之，SJ 506765-1998 HBG008A型三厘米高功率结型波导射频环行器凭借其优异的技术特性和广泛的应用前景，已经成为现代射频技术领域不可或缺的一部分。通过持续的技术创新和严格的质量管理，这一设备将继续为各类高端应用提供强有力的支持。
