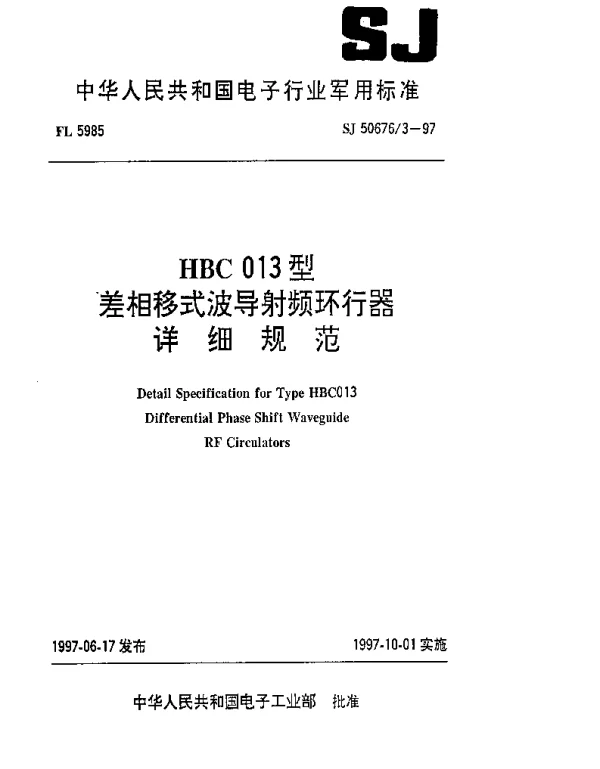

SJ 506763-1997 HBC013型差相移式波导射频环行器详细规范

摘要

SJ 506763-1997 HBC013型差相移式波导射频环行器是一种重要的微波器件，广泛应用于雷达、通信系统及电子对抗设备中。本文基于该标准，对其技术要求、性能指标及测试方法进行了详细分析，旨在为相关领域的研究与应用提供参考。

引言

差相移式波导射频环行器作为微波传输中的关键元件，具有单向传输特性，在信号隔离和方向控制方面表现出色。HBC013型环行器因其高可靠性、低插损和宽频带特性而备受关注。本论文依据SJ 506763-1997标准，对HBC013型环行器的技术细节进行全面阐述。

技术要求

HBC013型差相移式波导射频环行器的设计需满足以下技术要求：

• 工作频率范围：2 GHz至18 GHz。
• 插入损耗：不大于0.5 dB。
• 隔离度：不小于20 dB。
• 驻波比：不大于1.5。
• 环境适应性：能够在-40℃至+85℃的温度范围内正常工作。

结构设计

HBC013型环行器采用差相移原理实现信号的单向传输。其核心部件包括波导腔体、磁芯及匹配负载。以下是具体设计要点：

• 波导腔体：采用矩形波导结构，确保信号传输的稳定性。
• 磁芯：选用高性能铁氧体材料，以增强磁场强度。
• 匹配负载：通过阻抗匹配优化反射系数，提高整体性能。

性能指标

根据SJ 506763-1997标准，HBC013型环行器的各项性能指标如下：

• 插入损耗：实测值应低于0.5 dB。
• 隔离度：实测值应高于20 dB。
• 驻波比：实测值应低于1.5。
• 功率容量：最大输入功率可达50 W。

测试方法

为了验证HBC013型环行器的性能，需要采用以下测试方法：

• 插入损耗测试：使用矢量网络分析仪进行测量。
• 隔离度测试：通过定向耦合器检测反向信号强度。
• 驻波比测试：利用反射计评估匹配性能。
• 环境适应性测试：在高低温箱中模拟极端条件。

结论

HBC013型差相移式波导射频环行器凭借其优异的性能指标和技术优势，在现代微波系统中占据重要地位。本文通过对SJ 506763-1997标准的深入解析，明确了其技术要求与测试方法，为后续研发和应用提供了坚实的理论基础。
