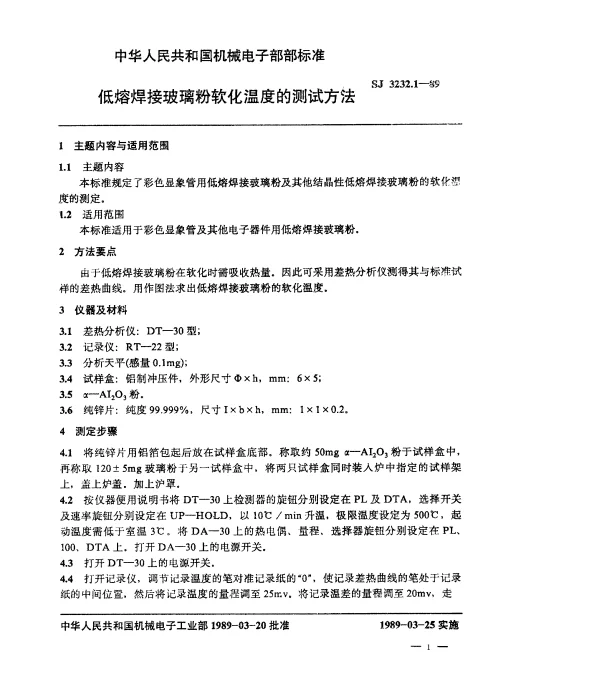

SJ 3232.1-1989 低熔焊接玻璃粉软化温度的测试方法

摘要

本文旨在探讨SJ 3232.1-1989标准中关于低熔焊接玻璃粉软化温度测试方法的具体内容及其科学依据。通过分析该标准的背景、测试原理及步骤，结合实际应用中的注意事项，为相关领域的研究者和工程技术人员提供参考。

引言

在现代工业领域，低熔焊接玻璃粉因其优异的粘结性能被广泛应用于电子元件封装、陶瓷金属连接等场景。然而，其软化温度是决定材料适用性和工艺稳定性的关键参数之一。因此，准确测定低熔焊接玻璃粉的软化温度具有重要意义。SJ 3232.1-1989作为我国的一项国家标准，详细规定了测试该参数的方法，本文将对其进行全面解读。

测试方法概述

SJ 3232.1-1989标准基于热分析技术，通过逐步升温的方式观察玻璃粉样品在特定条件下的形变情况，从而确定其软化温度。这种方法不仅操作简便，而且结果可靠，在行业内得到了广泛应用。

测试步骤详解

• 样品制备: 将低熔焊接玻璃粉均匀铺展于耐高温模具中，确保厚度一致，避免因样品不均影响测试精度。
• 设备校准: 使用高精度控温炉，并配备显微镜或位移传感器以实时监测样品变化。
• 升温速率设定: 根据标准要求，升温速率为5℃/min，此速率能够有效反映样品的真实软化特性。
• 数据记录与判断: 当样品开始发生显著形变（如弯曲、塌陷）时，记录此时的温度作为软化温度。

注意事项

在执行测试过程中，需特别注意以下几点：

• 确保样品表面清洁无杂质，以免干扰测试结果。
• 控制环境湿度，避免湿气对样品性能产生不利影响。
• 定期维护测试设备，保证其处于最佳工作状态。

结论

SJ 3232.1-1989标准提供的低熔焊接玻璃粉软化温度测试方法是一种科学合理的手段，能够满足工业生产的需求。通过严格遵循该标准的操作流程，可以确保测试结果的准确性与可靠性。未来的研究可进一步探索自动化测试系统，提高效率并减少人为误差。
