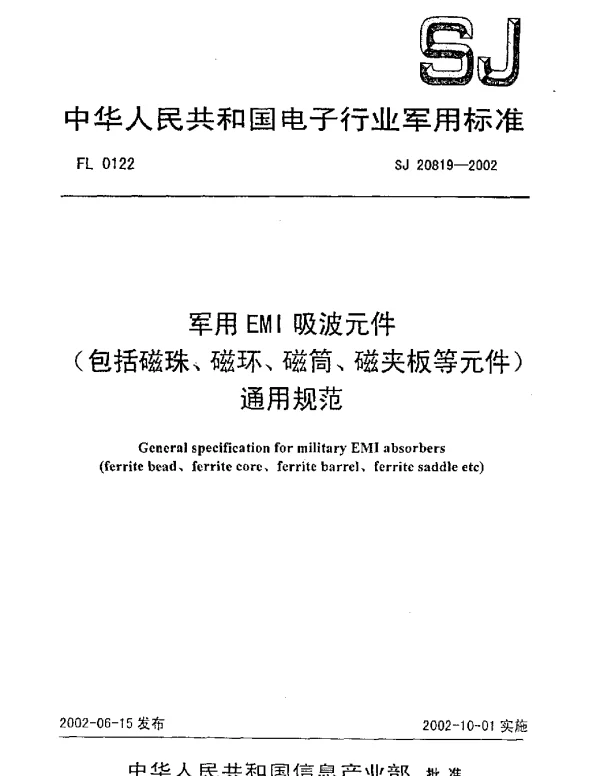

SJ 20819-2002 军用EMI吸波元件(包括磁珠、磁环、磁筒、磁夹板等元件)通用规范

军用EMI吸波元件通用规范研究

随着现代电子技术的快速发展，电磁干扰（Electromagnetic Interference, EMI）问题日益突出。为了有效抑制电磁干扰，军用领域广泛采用EMI吸波元件，如磁珠、磁环、磁筒和磁夹板等。这些元件在军事通信、雷达系统以及武器装备中发挥着重要作用。本文基于SJ 20819-2002《军用EMI吸波元件通用规范》，对相关技术要求进行深入分析。

EMI吸波元件的基本概念

EMI吸波元件是一种能够吸收或衰减电磁波能量的装置，其核心功能是减少电磁干扰对设备正常运行的影响。常见的EMI吸波元件包括：

• 磁珠：通过高频电流时产生高阻抗，从而抑制噪声。
• 磁环：用于包裹电缆，减少外部电磁场对内部信号的影响。
• 磁筒：适用于大功率设备中的滤波和屏蔽。
• 磁夹板：常用于平面结构上的电磁兼容设计。

SJ 20819-2002标准概述

SJ 20819-2002作为军用EMI吸波元件的技术标准，详细规定了这些元件的设计、制造、测试及验收要求。该标准的核心目标是确保军用设备在复杂电磁环境下具备良好的抗干扰能力。

技术要求与性能指标

根据SJ 20819-2002，EMI吸波元件需满足以下关键性能指标：

• 频率范围：元件的工作频率应覆盖从低频到高频的全范围。
• 插入损耗：元件在特定频率下的插入损耗需达到规定的最低值。
• 温度适应性：元件需在极端温度条件下保持稳定性能。
• 机械强度：元件需具备足够的耐久性和可靠性。

此外，标准还对元件的生产工艺提出了严格要求，例如材料选择、表面处理以及焊接质量等。

测试方法与验证

为确保EMI吸波元件符合SJ 20819-2002的要求，需要采用科学的测试方法进行验证。主要包括：

• 电磁兼容性测试：评估元件在实际应用中的抗干扰能力。
• 环境适应性测试：模拟高温、低温、湿热等条件下的性能表现。
• 机械性能测试：检测元件的耐用性和稳定性。

结论

SJ 20819-2002为军用EMI吸波元件提供了全面的技术指导，确保了这些元件在军事领域的可靠性和有效性。未来，随着新型材料和技术的发展，EMI吸波元件将更加高效、轻量化，并进一步提升军用设备的电磁兼容性能。
