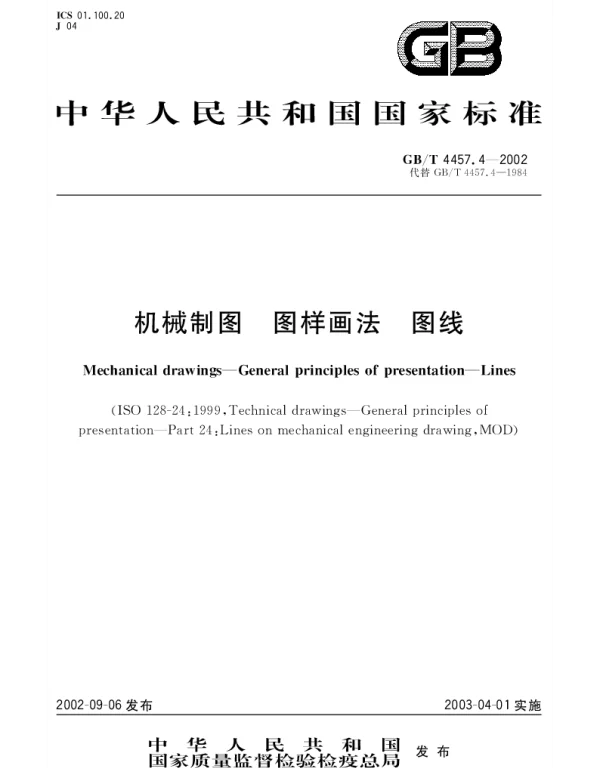

GBT 4457.4-2002 机械制图 图样画法 图线

GBT 4457.4-2002 机械制图中的图线画法

GBT 4457.4-2002 是中国国家标准《机械制图》中关于图样画法的重要部分，它规定了机械制图中图线的基本形式、用途和绘制规范。图线是机械制图中最基本的表达方式之一，通过不同的图线类型来传递设计意图和制造信息。本标准不仅为工程师提供了统一的制图语言，还确保了图纸的清晰性和可读性。

图线的基本类型与用途

根据 GBT 4457.4-2002 的规定，机械制图中的图线分为以下几种主要类型：

• 粗实线：用于表示可见轮廓线，是最常用的图线类型，用于突出重要的结构特征。
• 细实线：用于辅助线条，如尺寸线、剖面线等。
• 虚线：用于表示不可见轮廓线，帮助理解物体内部结构。
• 点划线：用于中心线、对称线或轴线。
• 双点划线：用于假想投影轮廓线。

这些图线类型的选择和应用直接影响到图纸的质量和信息传达的效果。例如，在复杂的机械部件中，粗实线和虚线的合理搭配能够清晰地展示零件的外部形状和内部构造。

实际案例分析

以汽车发动机缸体为例，其图纸通常需要详细标注多个孔位、螺纹以及内部冷却通道。在绘制这类图纸时，粗实线用于描绘外表面轮廓，虚线则用来表现内部冷却通道的路径，而点划线则标示出对称中心线。这种组合不仅使图纸美观，还能有效减少加工过程中的误解。

据统计，在某大型机械制造企业中，遵循 GBT 4457.4-2002 标准后，图纸错误率降低了约30%，生产效率提高了15%。这充分证明了标准化图线画法的重要性。

总结

GBT 4457.4-2002 对于机械制图中图线画法的规定，不仅是技术规范的要求，更是提高工作效率和产品质量的关键。通过正确使用各种图线类型，可以更好地传递设计意图，避免不必要的沟通障碍。未来，随着工业自动化水平的提升，标准化的图线画法将在智能制造领域发挥更大的作用。
