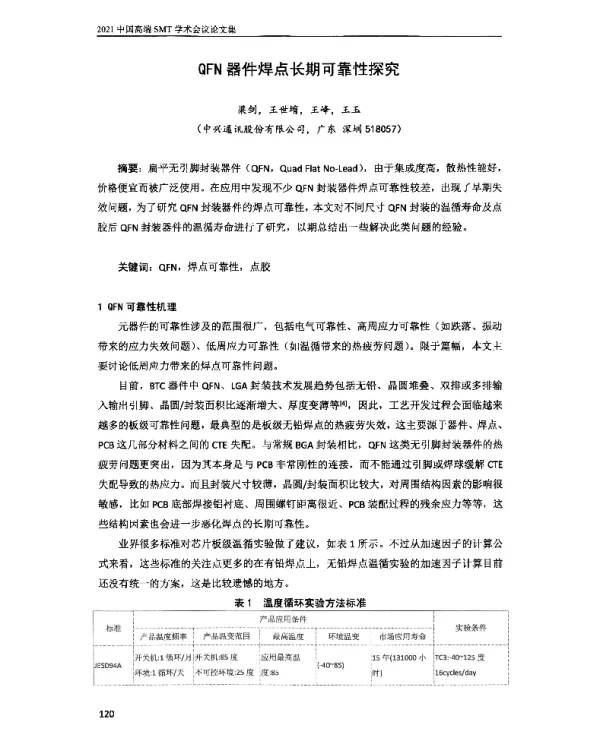

QFN器件焊点长期可靠性探究

《QFN器件焊点长期可靠性探究》是一篇深入研究表面贴装技术中QFN（Quad Flat No-lead）封装器件焊点长期可靠性的学术论文。该论文针对当前电子制造行业中广泛使用的QFN封装器件，探讨了其在长期使用过程中焊点的失效机制、影响因素以及提高可靠性的方法。随着电子产品向小型化、高性能方向发展，QFN封装因其体积小、散热好、电性能优越等特点被广泛应用，但其焊点的可靠性问题也成为制约产品寿命的重要因素。

论文首先介绍了QFN器件的基本结构和工作原理。QFN封装是一种无引线的方形扁平封装，具有四个侧面的金属引脚，通常用于高频、高速和高密度的电子设备中。与传统的BGA（球栅阵列）或SOP（小外形封装）相比，QFN封装具有更短的信号路径和更低的寄生电感，因此在射频、通信和汽车电子等领域应用广泛。然而，由于QFN封装的焊点位于器件底部，且缺乏传统引线的机械支撑，在长期使用过程中容易受到热应力、机械振动和环境腐蚀等因素的影响，导致焊点疲劳、开裂甚至失效。

论文随后分析了QFN器件焊点长期失效的主要原因。其中，热循环是影响焊点可靠性的关键因素之一。由于QFN器件通常直接安装在PCB（印刷电路板）上，而PCB和器件的材料膨胀系数不同，在温度变化时会产生较大的热应力。这种热应力会导致焊点发生塑性变形，进而引发微裂纹，最终导致焊点断裂。此外，机械振动也是影响焊点可靠性的因素之一，特别是在汽车电子和工业控制系统等应用场景中，频繁的振动可能加速焊点的疲劳损伤。

除了外部环境因素，焊点材料本身的特性也对长期可靠性产生重要影响。论文详细讨论了不同焊料合金（如SnPb、SnAgCu、SnAg等）在QFN器件中的应用及其优缺点。例如，SnAgCu焊料具有较高的熔点和良好的机械性能，但在长期热循环下容易出现晶界滑移和析出物形成，从而降低焊点的稳定性。此外，焊点的微观结构，如晶粒尺寸、界面层厚度和共晶相分布，也会显著影响焊点的疲劳寿命。

为了提高QFN器件焊点的长期可靠性，论文提出了多种改进措施。其中包括优化焊料合金成分，以增强焊点的抗疲劳性能；改进焊接工艺，如采用回流焊温度曲线控制、预热处理和焊膏选择等，以减少焊接过程中的缺陷；以及通过设计优化，如增加焊点面积、改善PCB布局和加强机械支撑等方式，来降低焊点承受的应力水平。

此外，论文还介绍了多种评估焊点可靠性的实验方法和技术手段。例如，通过热循环测试、机械振动测试和X射线检测等手段，可以对焊点的完整性进行定量分析。同时，利用扫描电子显微镜（SEM）、能量色散X射线光谱（EDS）等先进检测技术，可以观察焊点的微观结构变化，进一步揭示焊点失效的机理。

最后，论文总结了QFN器件焊点长期可靠性的研究现状，并指出了未来的研究方向。随着电子产品的不断升级和应用场景的多样化，QFN器件的可靠性问题将变得更加复杂和严峻。因此，需要进一步加强对焊点材料、工艺优化和失效机制的研究，以确保QFN器件在各种极端条件下的稳定运行。
