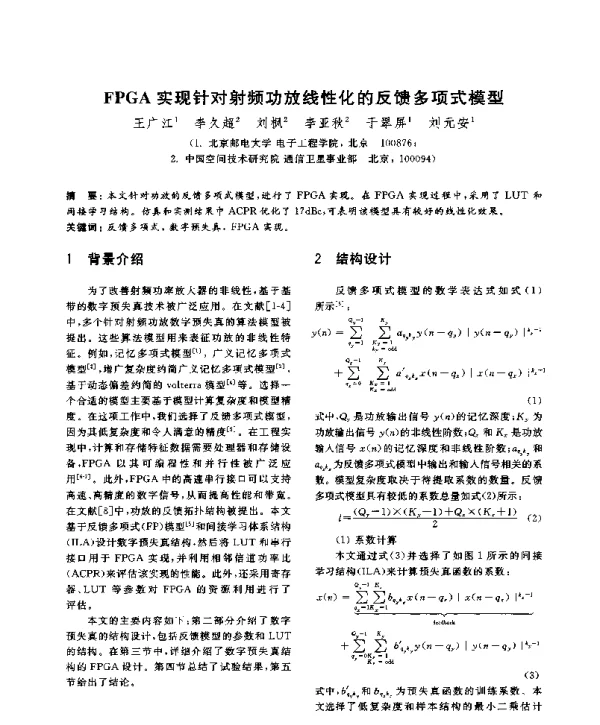

FPGA实现针对射频功放线性化的反馈多项式模型

《FPGA实现针对射频功放线性化的反馈多项式模型》是一篇探讨如何利用现场可编程门阵列（FPGA）技术实现射频功率放大器（PA）线性化方法的学术论文。该论文针对现代通信系统中射频功放非线性特性带来的信号失真问题，提出了一种基于反馈多项式模型的解决方案，并通过FPGA进行硬件实现，为提高通信系统的性能和效率提供了新的思路。

射频功放是无线通信系统中的关键组件，其主要作用是将低功率信号放大至适合传输的高功率水平。然而，由于功放的非线性特性，尤其是在高功率输出时，会导致信号失真、频谱扩展以及相邻信道干扰等问题。这些非线性效应严重影响了通信系统的性能，因此需要有效的线性化技术来改善功放的输出质量。

传统的功放线性化方法包括前馈补偿、预失真技术和反馈控制等。其中，反馈控制因其结构简单、易于实现而被广泛应用。然而，传统反馈系统通常依赖于模拟电路或专用集成电路（ASIC），难以灵活调整参数或适应不同的工作条件。因此，研究者开始探索基于数字处理技术的反馈线性化方法，以提高系统的灵活性和适应性。

本文提出的反馈多项式模型是一种基于数字信号处理的线性化方法。该模型通过建立功放输出与输入之间的非线性关系，并利用多项式拟合的方式对非线性误差进行补偿。具体而言，系统首先采集功放的输出信号，并将其与理想信号进行比较，计算出误差信号。然后，根据误差信号的特征，使用多项式模型对其进行建模，并生成相应的校正信号。最后，将校正信号反馈至功放输入端，以抵消非线性影响。

为了实现这一模型，论文采用了FPGA作为硬件平台。FPGA具有高度的并行性和可编程性，能够高效地处理数字信号，并支持实时运算。在本研究中，FPGA被用于实现多项式模型的计算、误差信号的分析以及校正信号的生成。同时，FPGA还负责与其他模块（如ADC、DAC和射频前端）进行数据交互，确保整个系统的稳定运行。

论文详细描述了反馈多项式模型的设计过程，包括多项式阶数的选择、误差信号的提取方法以及校正信号的生成算法。此外，作者还通过仿真和实验验证了该方法的有效性。实验结果表明，采用该模型后，功放的非线性失真显著降低，输出信号的频谱纯度得到明显提升，从而提高了通信系统的整体性能。

在实际应用方面，该研究为5G通信、雷达系统和卫星通信等领域提供了可行的解决方案。随着高频段通信的发展，功放的非线性问题愈发突出，而基于FPGA的反馈多项式模型不仅具备良好的实时性，还能灵活适应不同的工作环境，具有广阔的工程应用前景。

综上所述，《FPGA实现针对射频功放线性化的反馈多项式模型》这篇论文提出了一个创新性的功放线性化方案，并通过FPGA实现了高效的硬件实现。该研究不仅推动了数字信号处理技术在射频领域的应用，也为未来高性能通信系统的设计提供了重要的理论依据和技术支持。
