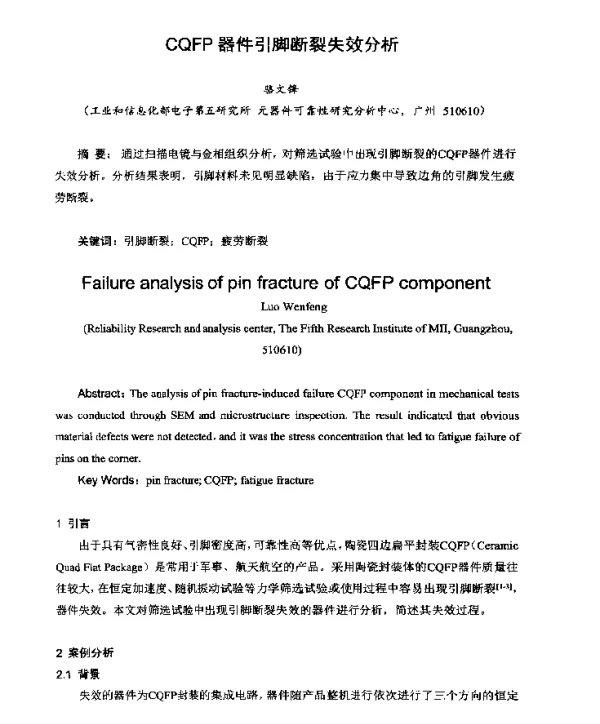

CQFP器件引脚断裂失效分析

《CQFP器件引脚断裂失效分析》是一篇关于集成电路封装技术中常见故障现象的研究论文。该论文主要探讨了CQFP（Ceramic Quad Flat Package）器件在实际应用过程中出现的引脚断裂问题，分析了其成因、影响因素以及可能的解决方案。CQFP作为一种常见的陶瓷封装形式，广泛应用于高可靠性电子设备中，如航空航天、军事和工业控制等领域。然而，由于其结构特点和使用环境的复杂性，引脚断裂成为影响器件性能和寿命的重要因素。

论文首先介绍了CQFP器件的基本结构和工作原理。CQFP器件通常采用陶瓷材料作为封装外壳，具有良好的热稳定性和机械强度。其引脚排列方式为四边扁平，引脚数量较多，适用于高密度电路设计。然而，这种结构也使得引脚在受到外力作用时更容易发生断裂。论文指出，引脚断裂不仅会影响器件的电气连接，还可能导致整个系统的功能失效，甚至引发安全事故。

在分析引脚断裂的原因时，论文从多个角度进行了深入研究。首先，制造工艺是导致引脚断裂的一个重要因素。例如，在封装过程中，如果焊接温度控制不当或压力分布不均，可能会使引脚在冷却过程中产生应力集中，从而导致断裂。此外，引脚本身的材料特性也是关键因素之一。某些材料在长期使用过程中会因疲劳而逐渐变脆，最终导致断裂。

其次，外部环境因素同样对引脚断裂有重要影响。例如，温度变化、湿度、振动和冲击等都可能对CQFP器件的引脚造成损害。特别是在极端环境下，如高温、高湿或频繁震动的场合，引脚更容易出现疲劳损伤。论文还提到，一些用户在安装或拆卸过程中操作不当，也可能导致引脚受到过大的机械应力，从而引发断裂。

为了进一步验证这些假设，论文通过实验手段对CQFP器件进行了失效分析。研究人员利用显微镜观察引脚断裂的位置和形态，并结合扫描电子显微镜（SEM）进行微观结构分析。结果表明，大多数断裂发生在引脚与焊点的连接处，这表明焊接质量对引脚的稳定性至关重要。同时，实验还发现了一些微裂纹的存在，这些裂纹可能是由于材料疲劳或制造缺陷引起的。

针对引脚断裂的问题，论文提出了多种改进措施。首先，优化制造工艺是提高引脚可靠性的关键。例如，可以通过调整焊接温度和压力来减少应力集中，同时选用更耐疲劳的材料以延长引脚的使用寿命。其次，改进封装设计也有助于降低引脚断裂的风险。例如，增加引脚的支撑结构或改善散热设计，可以有效减少因热膨胀不均而导致的应力。

此外，论文还强调了在使用过程中需要注意的一些事项。例如，在安装和维护CQFP器件时，应避免施加过大的机械力，防止引脚受到不必要的损伤。同时，定期检查器件的状态，及时发现潜在的断裂风险，也是保障系统稳定运行的重要手段。

综上所述，《CQFP器件引脚断裂失效分析》这篇论文通过对CQFP器件引脚断裂现象的深入研究，揭示了其背后的成因和影响因素，并提出了相应的解决策略。对于从事电子封装和可靠性研究的专业人员来说，该论文提供了宝贵的理论依据和技术参考，有助于提升CQFP器件的性能和使用寿命，为相关领域的技术发展提供支持。
