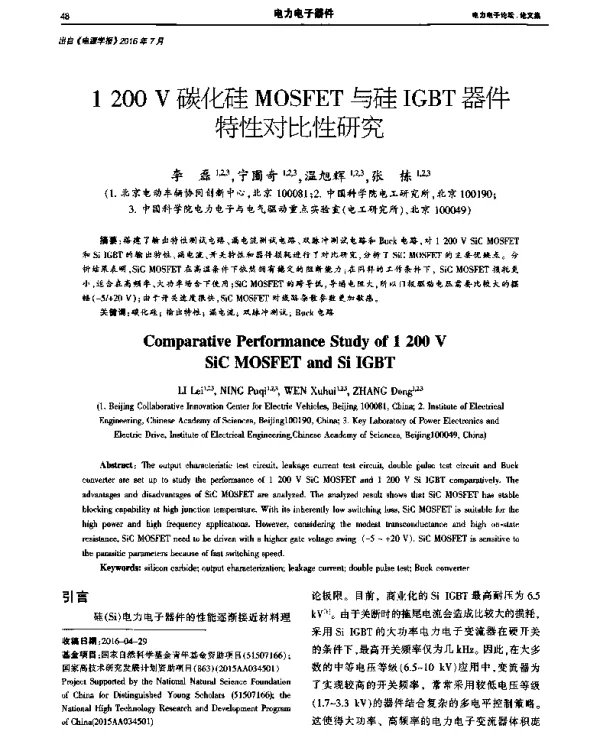

1200V碳化硅MOSFET与硅IGBT器件特性对比性研究

《1200V碳化硅MOSFET与硅IGBT器件特性对比性研究》是一篇关于功率半导体器件性能比较的学术论文。该论文旨在深入分析和对比1200V等级的碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）与传统硅（Si）绝缘栅双极型晶体管（IGBT）在多个关键参数上的差异，从而为电力电子系统的设计提供理论依据和技术支持。

随着电力电子技术的不断发展，对高效、高可靠性的功率器件需求日益增加。碳化硅材料因其优异的物理特性，如高禁带宽度、高击穿电场和高热导率，被认为是未来高性能功率器件的理想材料。而传统的硅基IGBT虽然在市场中占据主导地位，但在高频、高温和高效率方面存在一定的局限性。

该论文首先介绍了碳化硅MOSFET和硅IGBT的基本结构与工作原理。碳化硅MOSFET作为一种电压控制型器件，具有较低的导通电阻和较快的开关速度，适用于高频应用。而硅IGBT则结合了MOSFET和BJT的优点，具有较高的耐压能力和较大的电流承载能力，但其开关损耗相对较高。

在性能对比方面，论文重点分析了两种器件的导通损耗、开关损耗、热阻、工作温度范围以及可靠性等关键指标。实验结果表明，在相同的工作条件下，碳化硅MOSFET的导通损耗显著低于硅IGBT，同时其开关损耗也更低，这使得碳化硅MOSFET在高频应用中表现出更强的优势。

此外，论文还探讨了碳化硅MOSFET在高温环境下的稳定性问题。由于碳化硅材料的热导率较高，器件在高温下仍能保持良好的性能，而硅IGBT在高温环境下容易出现性能下降甚至失效的情况。因此，碳化硅MOSFET在高温、高功率的应用场景中更具优势。

在实际应用方面，论文通过仿真和实验验证了两种器件在不同电路拓扑中的表现。例如，在DC-DC变换器和逆变器等应用中，碳化硅MOSFET能够实现更高的转换效率和更小的体积，有助于提高系统的整体性能。

论文还讨论了碳化硅MOSFET在成本和制造工艺方面的挑战。尽管碳化硅材料具有诸多优点，但其制造成本较高，且目前的生产工艺尚未完全成熟，限制了其大规模应用。相比之下，硅IGBT的制造工艺已经非常成熟，成本较低，因此在许多工业应用中仍然广泛使用。

通过对碳化硅MOSFET与硅IGBT的全面对比，该论文为研究人员和工程师提供了重要的参考信息。它不仅揭示了两种器件在性能上的差异，还指出了碳化硅MOSFET在未来电力电子系统中的潜在应用前景。

总之，《1200V碳化硅MOSFET与硅IGBT器件特性对比性研究》是一篇具有重要学术价值和工程应用意义的论文。它为推动新型功率半导体器件的发展提供了理论支持和技术指导，也为电力电子领域的技术创新奠定了基础。
