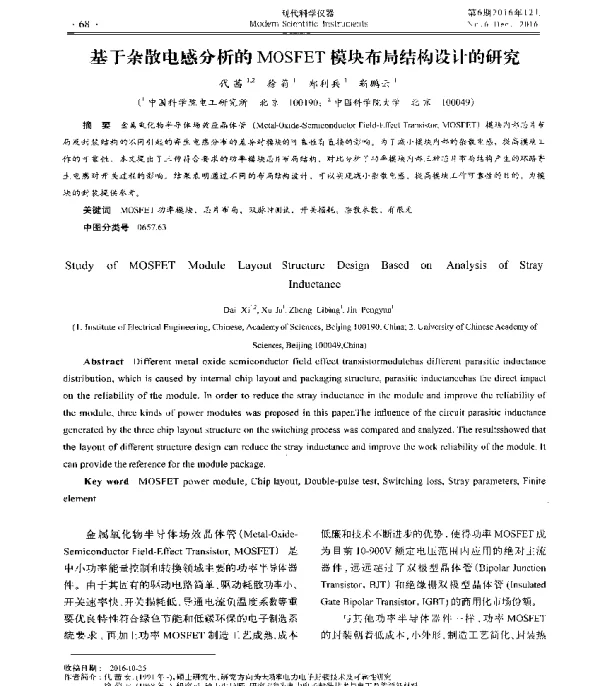

基于杂散电感分析的MOSFET模块布局结构设计的研究

《基于杂散电感分析的MOSFET模块布局结构设计的研究》是一篇探讨功率半导体器件在高频应用中性能优化的学术论文。该研究聚焦于MOSFET（金属氧化物半导体场效应晶体管）模块在实际应用中的关键问题——杂散电感的影响，并提出了一种优化布局结构的设计方法，以提高器件的电气性能和可靠性。

随着电力电子技术的发展，MOSFET模块被广泛应用于各种高频率、高功率密度的变换器系统中。然而，在高频开关过程中，MOSFET模块内部存在的杂散电感会对电路的性能产生显著影响。这些杂散电感主要来源于模块内部的引线、封装结构以及电路板布线等。它们会导致电压尖峰、电磁干扰（EMI）以及开关损耗的增加，从而降低系统的效率和稳定性。

本文首先对MOSFET模块中的杂散电感进行了详细的理论分析。作者通过建立数学模型，计算了不同布局结构下模块的杂散电感值，并利用仿真工具验证了模型的准确性。研究结果表明，杂散电感的大小与模块内部的导体路径、电流回路面积以及材料特性密切相关。因此，优化这些参数可以有效减小杂散电感，从而改善MOSFET模块的工作性能。

在布局结构设计方面，论文提出了几种创新性的设计方案。例如，采用对称式布线策略，减少电流回路的面积；使用低电感封装材料，降低模块内部的电感值；以及优化芯片之间的连接方式，使得电流路径更加紧凑。这些设计不仅有助于减小杂散电感，还能提升模块的热管理能力，延长其使用寿命。

此外，论文还通过实验测试验证了所提出的布局结构的有效性。实验结果表明，经过优化后的MOSFET模块在高频开关过程中表现出更低的电压尖峰和更小的开关损耗。同时，系统的电磁兼容性也得到了明显改善。这些成果为未来高性能功率模块的设计提供了重要的理论依据和技术支持。

该研究的意义在于为功率电子领域提供了一种系统化的杂散电感分析方法，并结合实际应用需求，提出了一系列有效的布局优化方案。这对于提升MOSFET模块的性能、推动高频电力电子系统的发展具有重要价值。

综上所述，《基于杂散电感分析的MOSFET模块布局结构设计的研究》是一篇具有较高学术价值和工程应用意义的论文。它不仅深入探讨了杂散电感对MOSFET模块性能的影响，还提出了切实可行的优化设计方法，为相关领域的研究人员和工程师提供了宝贵的参考。
