    基于FPGA的UART接口设计
    FPGAUART接口硬件描述语言串行通信逻辑设计
    6 浏览2025-07-19 更新pdf1.17MB 共4页未评分
    加入收藏
    立即下载
  • 资源简介

    《基于FPGA的UART接口设计》是一篇探讨如何利用现场可编程门阵列(FPGA)实现通用异步收发传输器(UART)接口的学术论文。该论文旨在为数字通信系统提供一种高效、灵活且可定制的解决方案,特别是在嵌入式系统和通信设备中具有广泛的应用前景。

    在现代电子系统中,UART作为一种常见的串行通信协议,被广泛用于微控制器、传感器、计算机外设等设备之间的数据传输。其主要特点是不需要时钟同步,通过起始位、数据位、校验位和停止位来实现数据的异步传输。然而,传统的UART通常由专用集成电路(ASIC)实现,缺乏灵活性和可扩展性。因此,利用FPGA实现UART接口成为一种创新的选择。

    本文首先介绍了UART的基本工作原理和通信协议。UART通过异步方式传输数据,发送端和接收端各自使用独立的时钟源,但需要保持相同的波特率以确保数据正确传输。论文详细分析了UART的数据帧结构,包括起始位、数据位、校验位和停止位,并讨论了不同配置下波特率的计算方法。

    接下来,论文重点介绍了基于FPGA的UART设计方法。作者采用Verilog硬件描述语言对UART进行建模,实现了发送模块和接收模块的功能。发送模块负责将并行数据转换为串行数据流,并按照指定的波特率进行传输;接收模块则负责检测起始位、采样数据位、进行校验,并将接收到的串行数据转换为并行数据输出。

    在设计过程中,作者考虑了多个关键问题,如时钟分频、数据采样、错误检测与处理等。由于FPGA内部的时钟频率通常远高于UART的波特率,因此需要对时钟进行分频,以生成符合UART通信要求的时钟信号。同时,为了提高接收模块的准确性,采用了过采样技术,即在每个数据位期间进行多次采样,以减少因时钟偏差导致的误码。

    此外,论文还讨论了UART接口在FPGA上的实现优势。相比传统ASIC方案,基于FPGA的UART接口具有更高的灵活性和可重构性。用户可以根据具体需求调整数据位数、校验方式和波特率,而无需重新设计硬件电路。这使得FPGA在快速原型开发和定制化通信系统中具有显著优势。

    在实验验证部分,作者通过仿真和实际测试验证了设计的可行性。使用ModelSim进行功能仿真,验证了发送和接收模块的基本功能;随后在Xilinx Spartan-6 FPGA开发板上进行了实际测试,成功实现了UART通信。测试结果表明,设计能够稳定地传输数据,并支持多种配置参数,满足实际应用的需求。

    最后,论文总结了基于FPGA的UART接口设计的研究成果,并指出了未来可能的改进方向。例如,可以进一步优化时钟分频算法,提高系统的抗干扰能力;或者结合其他通信协议,实现多协议兼容的通信接口。此外,随着FPGA性能的不断提升,未来可以探索更高带宽和更低延迟的UART设计,以适应更复杂的应用场景。

    综上所述,《基于FPGA的UART接口设计》论文为UART通信提供了新的实现思路,展示了FPGA在数字通信领域的强大潜力。通过合理的设计和优化,基于FPGA的UART接口不仅能够满足基本的通信需求,还能在灵活性、可扩展性和可靠性方面表现出色,为相关领域的研究和应用提供了有价值的参考。

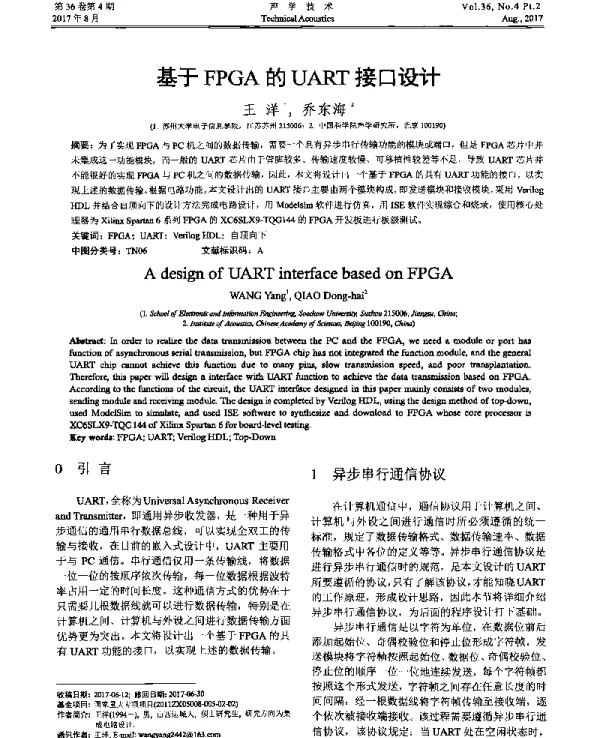

  • 封面预览

    基于FPGA的UART接口设计
