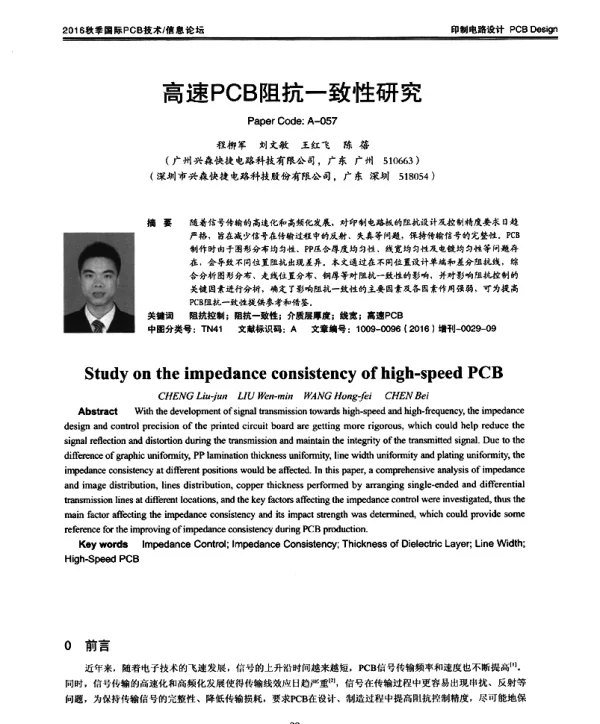

高速PCB阻抗一致性研究

《高速PCB阻抗一致性研究》是一篇探讨高速印刷电路板（PCB）设计中阻抗一致性的学术论文。该论文针对现代电子设备日益增长的高频和高速信号传输需求，分析了影响PCB阻抗一致性的关键因素，并提出了相应的优化策略。随着通信技术、计算机硬件和自动化控制等领域的快速发展，高速PCB的设计变得越来越复杂，而阻抗不匹配可能导致信号完整性问题，如反射、串扰和延迟等，从而影响系统的稳定性和性能。

论文首先回顾了PCB的基本结构及其在高速电路中的作用。PCB作为电子元器件之间的连接平台，其材料、厚度、导线宽度、间距以及层叠结构等因素都会对特征阻抗产生影响。作者指出，在高速信号传输中，保持阻抗的一致性是确保信号完整性的基础。如果阻抗不一致，信号在传输过程中可能会发生反射，导致信号失真甚至数据错误。

接下来，论文详细分析了影响PCB阻抗一致性的主要因素。首先是材料特性，包括介电常数（Dk）和介质损耗（Df）。不同的基材材料会导致不同的介电性能，进而影响信号传播速度和阻抗值。其次是制造工艺，例如蚀刻精度、铜厚控制和层压质量等，这些都会直接影响PCB的实际阻抗值。此外，设计参数如走线宽度、间距、过孔结构以及电源和地平面的布局也是不可忽视的因素。

为了提高阻抗一致性，论文提出了一系列优化方法。其中包括使用高精度的PCB制造工艺，如激光钻孔、精确的蚀刻技术和严格的层压控制。同时，建议采用仿真工具进行预设计分析，以提前预测并调整阻抗值。此外，论文还强调了标准化设计的重要性，例如统一使用相同的基材、保持合理的走线宽度和间距，以及合理安排电源和地平面的布局。

论文还讨论了阻抗测量与验证的方法。由于实际生产中的误差不可避免，因此需要通过测试手段来确认PCB的阻抗是否符合设计要求。常用的测量方法包括时域反射计（TDR）和网络分析仪。这些工具能够提供准确的阻抗曲线，帮助工程师识别阻抗不匹配的问题并进行修正。

在案例研究部分，论文选取了多个实际工程案例进行分析，展示了如何在不同应用场景下实现阻抗一致性。例如，在高速数据传输系统中，通过优化走线宽度和调整层叠结构，成功提升了信号完整性；在射频模块设计中，通过选择合适的基材和严格控制制造工艺，实现了良好的阻抗匹配。

最后，论文总结了研究的主要结论，并对未来的研究方向进行了展望。作者认为，随着5G通信、人工智能和物联网等新技术的发展，高速PCB的设计将面临更多挑战，需要进一步探索更高效的阻抗控制方法。同时，建议加强材料科学与电子工程的交叉研究，以推动PCB技术的持续进步。

总体而言，《高速PCB阻抗一致性研究》为高速PCB设计提供了理论依据和技术指导，具有重要的实践价值。对于从事电子设计、制造和测试的专业人员来说，这篇论文不仅有助于理解阻抗一致性的原理，还能为实际项目提供有效的解决方案。
