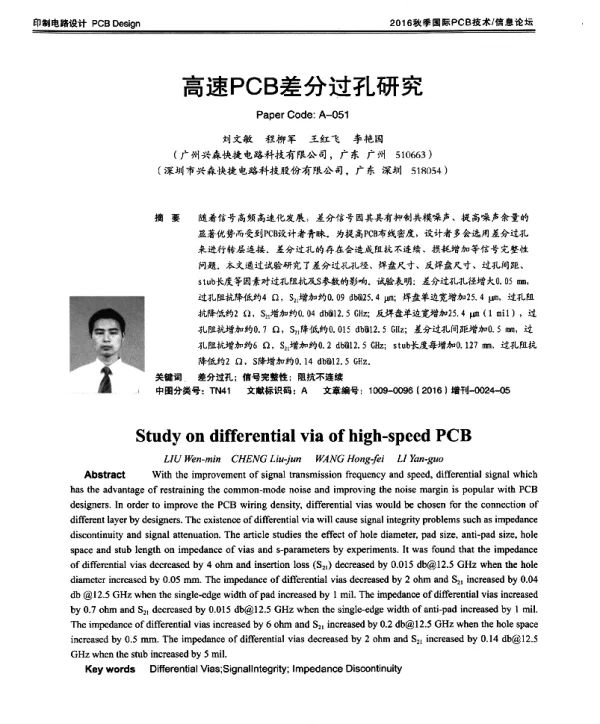

高速PCB差分过孔研究

《高速PCB差分过孔研究》是一篇探讨高速印刷电路板（PCB）中差分过孔设计与性能的学术论文。随着电子设备向高频、高速方向发展，传统的单端信号传输方式逐渐暴露出信号完整性差、抗干扰能力弱等问题。而差分信号技术因其出色的抗噪能力和较高的数据传输速率，被广泛应用于高速数字系统中。然而，在实际应用中，差分信号在通过过孔时往往会引发信号失真、阻抗不匹配和电磁干扰等现象，这使得差分过孔的设计成为高速PCB设计中的关键问题。

该论文首先介绍了高速PCB的基本概念及其发展趋势，分析了传统单端信号传输方式的局限性，并引出了差分信号的优势。随后，论文详细阐述了差分过孔的结构特点，包括其几何形状、材料选择以及制造工艺对信号传输的影响。通过对差分过孔的建模与仿真，作者探讨了不同参数如过孔直径、间距、介质厚度等因素对信号完整性的影响。

在研究方法方面，论文采用了三维电磁场仿真工具对差分过孔进行建模与分析，通过提取S参数、插入损耗、回波损耗等关键指标来评估差分过孔的性能。同时，论文还结合实验测试，验证了仿真结果的准确性，并对比了不同设计参数下的性能差异。研究结果表明，合理的差分过孔设计可以显著提高高速信号的传输质量，减少信号反射和串扰。

此外，论文还讨论了差分过孔在实际工程应用中的挑战，例如高频信号在过孔区域的电磁辐射问题、多层PCB中差分过孔的布局优化以及如何避免过孔之间的耦合效应。作者提出了一些优化设计方案，如采用对称结构、调整过孔间距、引入屏蔽层等，以提升差分过孔的整体性能。

论文的最后部分总结了研究的主要发现，并对未来的研究方向进行了展望。作者指出，随着5G通信、人工智能和高性能计算等技术的发展，高速PCB的设计将面临更加严苛的要求，因此需要进一步研究差分过孔在更高频率下的表现，并探索新型材料与制造工艺的应用潜力。同时，论文也强调了跨学科合作的重要性，认为电气工程、材料科学和计算机仿真技术的结合将是推动高速PCB设计进步的关键。

总体而言，《高速PCB差分过孔研究》为高速PCB设计提供了理论支持和实践指导，对于提升高速电子系统的性能具有重要意义。论文不仅深入分析了差分过孔的物理特性与电气行为，还提出了切实可行的优化方案，为相关领域的研究人员和工程师提供了宝贵的参考。
