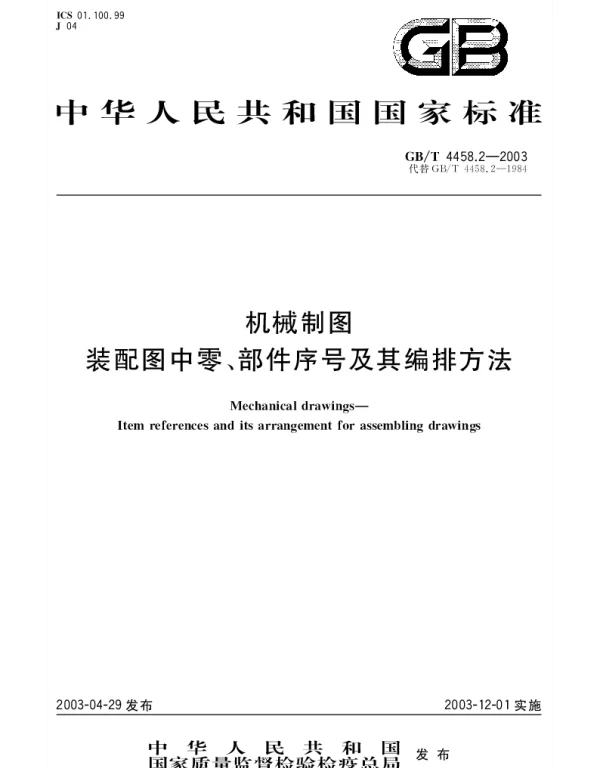

GBT 4458.2-2003 机械制图 装配图中零、部件序号及其编排方法

GBT 4458.2-2003 机械制图中的零、部件序号及其编排方法

GBT 4458.2-2003 是中国国家标准《机械制图》的一部分，专门规定了装配图中零、部件序号及其编排的方法。这一标准对于确保工程图纸的规范性和一致性具有重要意义，是机械设计和制造领域的重要参考依据。

在机械制图中，装配图是表达机器或部件结构关系的关键文件。为了便于理解和生产，需要对零、部件进行有序编号，这就是序号的作用。序号不仅能够帮助技术人员快速识别零件，还能提高图纸的可读性，从而提升工作效率。

序号编排的基本原则

根据 GBT 4458.2-2003 的要求，零、部件序号的编排应遵循以下原则：

• 清晰性：序号应标注在图形外部，避免与零件轮廓线重叠。
• 一致性：同一零件在不同视图中应使用相同的序号。
• 顺序性：序号通常按照顺时针或逆时针方向排列，从左到右，从下到上。

这些原则确保了序号的统一性和规范性，减少了因混乱编号导致的误解。

实际应用中的案例分析

以一台典型的机床为例，其装配图可能包含数百个零件。如果缺乏明确的序号规则，查找某个特定零件将变得极其困难。例如，在某工厂的一次生产任务中，由于序号编排不规范，技术人员花费了大量时间寻找某一关键零件，导致生产延误。后来，工厂严格按照 GBT 4458.2-2003 的标准重新编排序号，不仅提高了效率，还显著降低了错误率。

此外，序号的编排还可以通过颜色或形状加以区分，进一步增强视觉效果。例如，重要的安全件可以用红色标记，而普通零件则用黑色标记，这种做法在复杂装配图中尤为有效。

总结

GBT 4458.2-2003 对零、部件序号及其编排方法的规定，为机械制图提供了科学的指导。通过遵循清晰性、一致性和顺序性的原则，可以有效提升图纸的质量和实用性。无论是大型机械设备还是小型零部件，合理的序号编排都能为生产、维护和设计提供坚实的基础。
