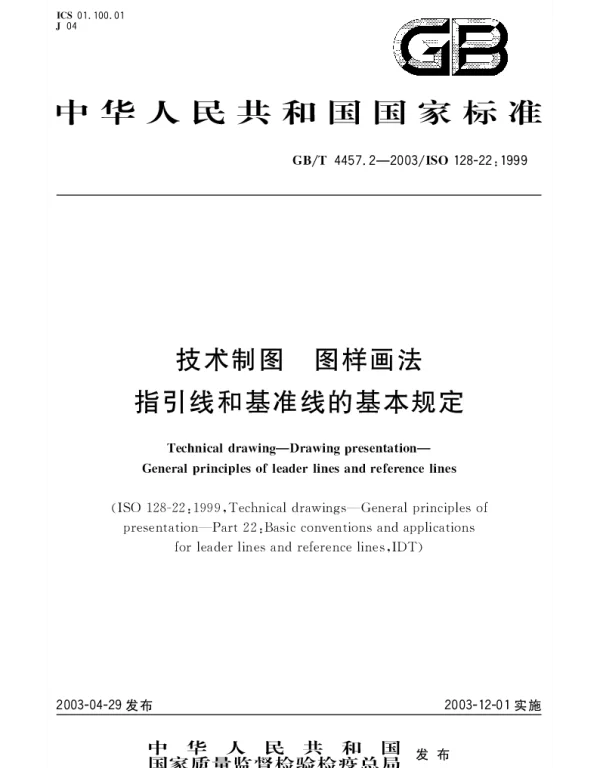

GBT 4457.2-2003 技术制图 图样画法 指引线和基准线的基本规定

GBT 4457.2-2003主要内容

GBT 4457.2-2003《技术制图 图样画法 指引线和基准线的基本规定》主要规定了在技术制图中指引线和基准线的绘制规范，包括指引线的形式、基准线的标注方法以及它们的应用场景。

• 指引线的形式：指引线应为细实线，并且可以带有箭头或圆点作为终端符号。
• 基准线的标注：基准线应清晰明确，通常用于标注尺寸或特征位置。
• 应用场景：适用于机械、建筑等领域的技术图纸，确保图形表达的一致性和准确性。

与老版本的变化

相比老版本，GBT 4457.2-2003在以下方面进行了调整和优化：

• 指引线终端符号：增加了对箭头和圆点形式的具体要求，使指引线的表现更加多样化。
• 基准线的细化：对基准线的使用场景进行了更详细的分类，增强了实际应用中的指导性。
• 标准化程度提高：进一步统一了指引线和基准线的绘制标准，减少了不同制图者之间的差异。
