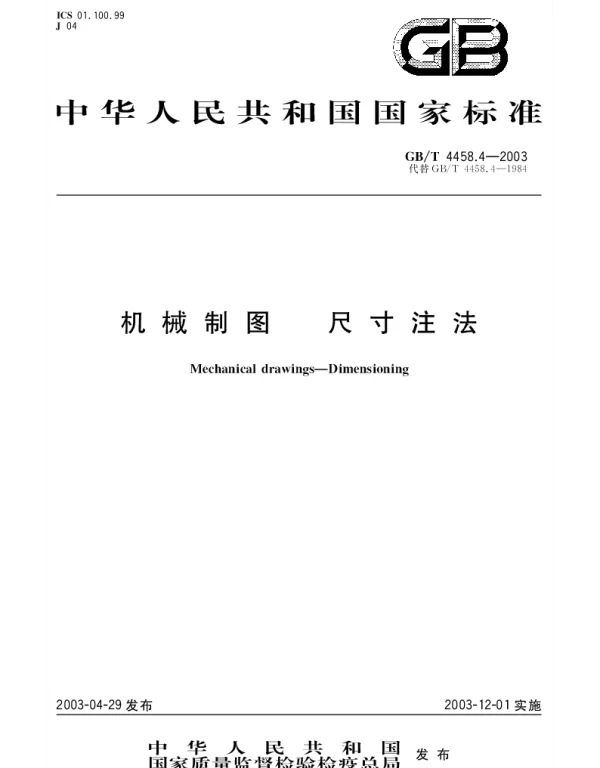

GBT 4458.4-2003 机械制图 尺寸注法

GBT 4458.4-2003 机械制图 尺寸注法常见问题解答

以下是关于 GBT 4458.4-2003 机械制图 尺寸注法 的常见问题及其详细解答。

1. GBT 4458.4-2003 是什么？

GBT 4458.4-2003 是中国国家标准，规定了机械制图中尺寸的标注方法和要求。它适用于机械设计、制造和检验等领域，是确保图纸表达准确性和一致性的基础标准。

2. 如何正确标注尺寸线？

尺寸线应使用细实线绘制，并从图形的轮廓线、轴线或对称中心线引出。尺寸线的终端可以采用箭头形式，箭头应指向被测量的部位。如果空间不足，可以用斜线代替箭头。

• 箭头方向： 箭头尖端应接触尺寸界线。
• 间距要求： 尺寸线与图形轮廓之间的距离一般为 7-10mm。

3. 尺寸数字如何标注？

尺寸数字应标注在尺寸线上方或中断处，字头应朝上，便于读取。对于水平方向的尺寸，数字应由左向右书写；对于垂直方向的尺寸，数字应由下向上书写。

• 字体要求： 使用宋体或仿宋体，字高一般为 3.5mm。
• 特殊情况： 如果尺寸线过短无法标注数字，则可将数字标注在尺寸线的延长线上。

4. 常见的尺寸标注错误有哪些？

以下是一些常见的尺寸标注错误及解决方法：

• 重复标注： 同一尺寸不应在不同位置重复标注。应选择一个清晰的位置进行标注。
• 遗漏基准点： 所有尺寸都应以基准点或基准线为起点，避免无依据的标注。
• 不合理的标注位置： 尺寸标注应尽量靠近相关图形部分，避免干扰其他标注。

5. 如何标注公差尺寸？

公差尺寸应在尺寸数字后用括号标注公差值，例如：50（+0.05/-0.02）。如果公差带对称，则可以仅标注上偏差，下偏差默认为零。

• 标注位置： 公差值通常标注在尺寸数字的右上方。
• 注意事项： 公差值应符合相关公差等级要求，确保加工精度。

6. 圆弧和角度的尺寸标注有何特殊要求？

圆弧和角度的尺寸标注需特别注意以下几点：

• 圆弧半径： 半径尺寸应标注在圆弧的圆心一侧，并加注符号 \"R\"。
• 直径尺寸： 直径尺寸应在数字前加注符号 \"Φ\"。
• 角度标注： 角度尺寸应标注在圆弧或直线的圆心一侧，数字前加注符号 \"∠\"。

7. 如何处理多个相同尺寸的标注？

当多个相同尺寸需要标注时，可以只在一个尺寸上标注完整的尺寸数值，其余尺寸仅标注尺寸线和箭头，同时在图中标明“相同尺寸”字样。

• 示例： 在第一个尺寸标注完整数值，其余尺寸仅标注箭头，同时在图中注明“其余相同”。

8. 是否允许省略某些尺寸的标注？

并非所有尺寸都需要标注，以下情况可以省略标注：

• 图形本身已经明确表示的尺寸。
• 对加工或装配无影响的尺寸。
• 通过计算可得的尺寸。

但省略标注时必须确保不会影响图纸的完整性。

9. 如何处理非整数尺寸的标注？

非整数尺寸应保留小数点后两位（除非另有规定），并根据实际需求选择合适的单位（如毫米或微米）。

• 示例： 12.34mm 或 0.01234m。
• 注意事项： 避免过多的小数位，保持标注简洁。

10. GBT 4458.4-2003 是否适用于所有类型的机械制图？

GBT 4458.4-2003 主要适用于机械设计和制造领域的制图工作，但对于复杂或特殊的制图任务（如航空航天或精密仪器），可能需要结合其他标准或补充说明。

• 适用范围： 适用于一般机械产品的设计、制造和检验。
• 特殊情况： 对于特殊行业或产品，需参考其他相关标准。
