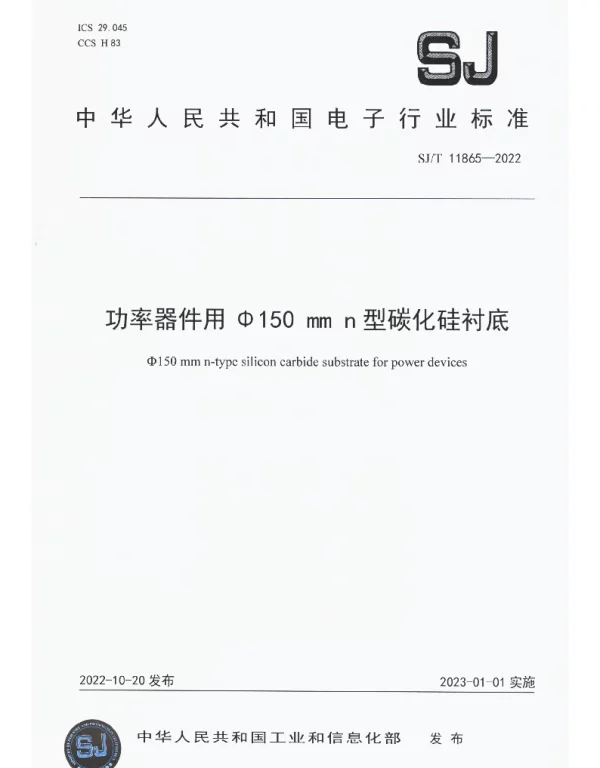

SJT 11865-2022 功率器件用Φ150 mm n型碳化硅衬底

关于SJT 11865-2022 功率器件用Φ150 mm n型碳化硅衬底的常见问题解答

SJT 11865-2022 是中国国家标准，用于规范功率器件中使用的Φ150 mm n型碳化硅（SiC）衬底的技术要求。以下是关于这一标准的常见问题及其详细解答。

一、什么是SJT 11865-2022？

问题描述：什么是SJT 11865-2022？它适用于哪些场景？

详细回答： SJT 11865-2022 是由中国国家标准化管理委员会发布的国家标准，主要规定了用于制造功率半导体器件的Φ150 mm n型碳化硅衬底的技术要求。该标准适用于电力电子设备、新能源汽车、轨道交通、光伏发电等领域中使用的高性能碳化硅衬底材料。

二、n型碳化硅衬底的特点是什么？

问题描述：为什么选择n型碳化硅作为功率器件的衬底材料？

详细回答： n型碳化硅具有优异的物理和化学性能，包括高热导率、高击穿电场强度、高载流子迁移率等特性。这些特点使其成为制造高效、高功率密度功率器件的理想材料。此外，n型碳化硅衬底能够显著提高器件的工作温度和效率，从而满足现代电力电子系统的需求。

三、Φ150 mm碳化硅衬底的尺寸有何意义？

问题描述：为什么选择Φ150 mm作为衬底的直径？

详细回答： Φ150 mm是目前工业界广泛采用的标准晶圆尺寸之一。较大的晶圆尺寸可以显著降低单个芯片的成本，同时提高生产效率。SJT 11865-2022 标准针对这一尺寸提出了严格的质量控制要求，以确保大规模生产的可靠性。

四、SJT 11865-2022 的技术指标有哪些？

问题描述：SJT 11865-2022 对碳化硅衬底的具体技术要求是什么？

详细回答： 根据SJT 11865-2022 标准，碳化硅衬底的技术指标主要包括：

• 电阻率范围：10 mΩ·cm 至 30 mΩ·cm（典型值）
• 微缺陷密度：<10 cm⁻²
• 表面粗糙度：<0.3 nm
• 翘曲度：<10 μm
• 位错密度：<1×10⁴ cm⁻²

这些指标确保了碳化硅衬底在高温、高压和高频工作环境下的稳定性和可靠性。

五、如何判断碳化硅衬底是否符合SJT 11865-2022 标准？

问题描述：如何验证碳化硅衬底是否符合SJT 11865-2022 的要求？

详细回答： 可以通过以下方法进行验证：

• 使用X射线衍射仪检测晶体结构和位错密度。
• 利用原子力显微镜（AFM）测量表面粗糙度。
• 通过红外光谱分析检测微缺陷密度。
• 借助激光干涉仪测量翘曲度。

以上测试结果需与SJT 11865-2022 中的技术指标进行对比，确保其符合要求。

六、碳化硅衬底的制造工艺有哪些？

问题描述：碳化硅衬底是如何制造的？

详细回答： 碳化硅衬底的制造工艺主要包括以下几个步骤：

• 原料提纯：制备高纯度的碳化硅粉体。
• 生长工艺：采用物理气相传输法（PVT）或化学气相沉积法（CVD）生长单晶。
• 切片与抛光：将生长好的单晶切割成所需尺寸并进行抛光处理。
• 质量检测：对成品进行严格的检测，确保符合相关标准。

这些工艺需要高度精密的设备和技术支持。

七、SJT 11865-2022 是否适用于其他尺寸的碳化硅衬底？

问题描述：SJT 11865-2022 是否适用于其他尺寸的碳化硅衬底？

详细回答： SJT 11865-2022 主要针对Φ150 mm的n型碳化硅衬底，但其部分技术指标可能适用于其他尺寸的碳化硅衬底。对于不同尺寸的衬底，还需参考其他相关的国家标准或行业规范。
