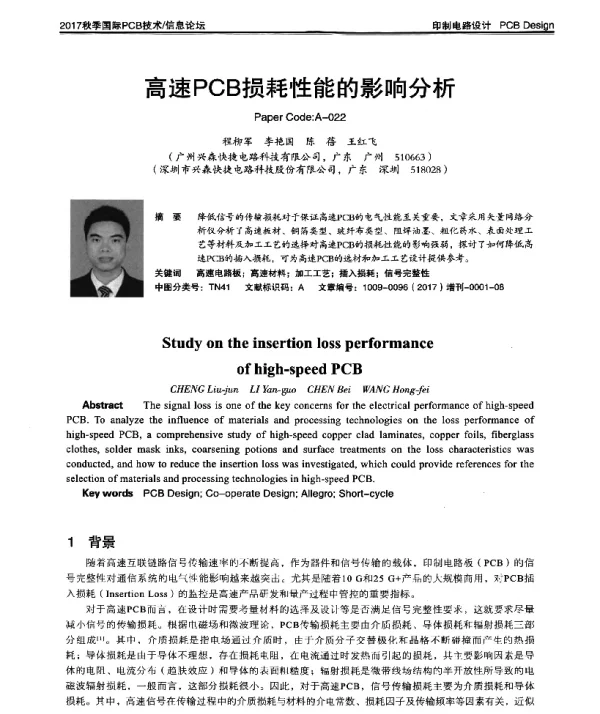

高速PCB损耗性能的影响分析

《高速PCB损耗性能的影响分析》是一篇深入探讨高速印刷电路板（PCB）中信号传输损耗问题的学术论文。随着电子技术的快速发展，高速数字系统对PCB的要求越来越高，尤其是在高频、高带宽和低延迟的应用场景下，PCB的损耗性能直接影响到系统的稳定性和可靠性。因此，研究高速PCB中的损耗特性具有重要的理论意义和实际应用价值。

该论文首先从高速PCB的基本结构出发，分析了其主要组成部分，包括基材、导体层、介质层以及表面处理等。这些材料的物理和电气特性在很大程度上决定了PCB的损耗水平。论文指出，PCB的损耗主要来源于导体损耗、介质损耗以及辐射损耗三个方面。其中，导体损耗主要由导体的电阻引起，而介质损耗则与基材的介电常数和损耗角正切有关。

在导体损耗方面，论文详细讨论了趋肤效应和邻近效应的影响。趋肤效应是指在高频电流作用下，电流集中在导体表面的现象，导致有效导体面积减小，从而增加电阻和损耗。邻近效应则是指相邻导体之间的电磁场相互影响，使得电流分布不均匀，进一步增加损耗。论文通过实验数据和仿真结果，验证了这些效应在高频信号传输中的显著性。

介质损耗是影响高速PCB性能的另一个重要因素。论文分析了不同基材（如FR-4、陶瓷基板、高频材料等）的介电性能，并指出介质损耗与频率密切相关。在高频条件下，介质损耗会显著增加，进而影响信号完整性。此外，论文还探讨了温度变化对介质损耗的影响，认为温度升高会导致介电常数和损耗角正切的变化，从而加剧损耗问题。

除了导体和介质损耗，论文还讨论了辐射损耗的问题。辐射损耗主要发生在高速信号线之间或信号线与地平面之间，特别是在高频信号传输过程中，电磁波的能量可能会以辐射的形式散失。论文指出，合理的布线设计和屏蔽措施可以有效减少辐射损耗，提高信号传输效率。

为了更全面地评估高速PCB的损耗性能，论文采用了一系列测试方法和仿真工具。例如，使用矢量网络分析仪进行S参数测量，利用电磁仿真软件进行建模和分析。通过对不同结构和材料的PCB进行对比实验，论文得出了多种优化设计方案，旨在降低损耗并提高信号质量。

在实验部分，论文选取了多个典型高速PCB案例进行分析，涵盖了不同的应用场景，如高速数据传输、射频通信和高速计算系统等。通过对这些案例的测试和分析，论文揭示了不同因素对损耗性能的具体影响，并提出了相应的改进建议。例如，在高频设计中，建议使用低损耗基材、优化导体宽度和间距、合理布局地平面等。

论文最后总结了高速PCB损耗性能的关键影响因素，并展望了未来的研究方向。作者指出，随着5G通信、人工智能和物联网等新兴技术的发展，对高速PCB的要求将更加严格，需要进一步研究新型材料、先进制造工艺以及智能化设计方法，以提升PCB的整体性能。

总之，《高速PCB损耗性能的影响分析》是一篇具有重要参考价值的学术论文，为高速PCB的设计、优化和应用提供了理论支持和技术指导。通过深入分析损耗来源及其影响因素，论文不仅有助于提高PCB的信号传输质量，也为相关领域的研究人员和工程师提供了宝贵的实践经验。
