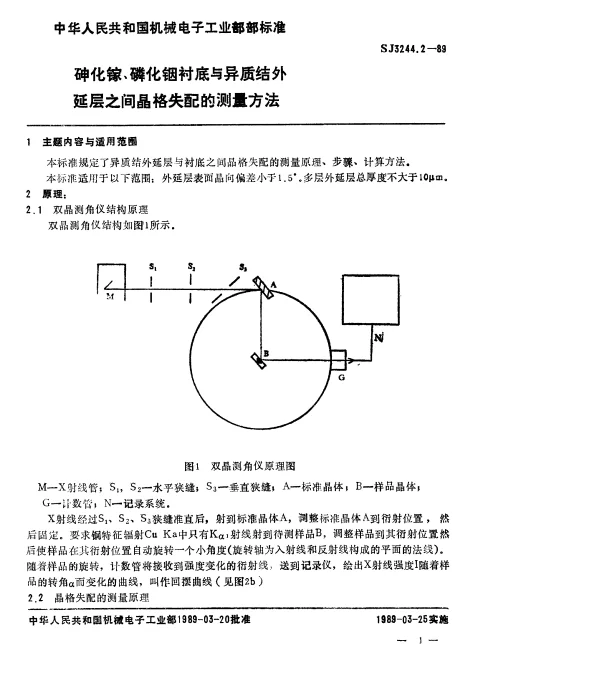

SJ 3244.2-1989 砷化镓、磷化铟衬底与异质结外延层之间晶格失配的测量方法

砷化镓和磷化铟衬底与异质结外延层之间晶格失配的测量方法

在半导体材料科学中，砷化镓（GaAs）和磷化铟（InP）是两种重要的化合物半导体材料，广泛应用于光电子器件和微波器件等领域。然而，在这些材料上生长异质结外延层时，由于晶体结构的不同，常常会产生晶格失配的问题。这种失配会导致材料性能下降，甚至影响器件的可靠性。因此，准确测量砷化镓、磷化铟衬底与异质结外延层之间的晶格失配，对于优化器件设计和提高器件性能具有重要意义。

晶格失配的定义与影响

晶格失配是指两种不同材料在外延生长过程中，其晶格常数的差异。这种差异会导致界面处产生应力，从而影响材料的电学和光学性质。例如，在砷化镓衬底上生长的氮化镓（GaN）外延层，由于两者晶格常数相差较大，容易在界面处形成位错，导致器件性能下降。同样地，磷化铟衬底上的外延层也面临类似的问题。

• 影响因素：晶格失配的影响因素包括材料的热膨胀系数、生长温度以及外延工艺条件等。
• 典型问题：晶格失配可能导致界面应力过大，进而引发裂纹、界面反应等问题。

SJ 3244.2-1989 标准概述

SJ 3244.2-1989 是中国国家标准化管理委员会发布的一项关于半导体材料晶格失配测量的标准。该标准详细规定了砷化镓和磷化铟衬底与异质结外延层之间晶格失配的测量方法，为相关领域的研究和生产提供了统一的技术依据。

• 测量原理：该标准基于X射线衍射技术，通过分析外延层的XRD谱图来确定晶格失配程度。
• 测量步骤：主要包括样品制备、XRD测试、数据处理等环节。

测量方法详解

在实际操作中，测量晶格失配的方法需要严格按照标准流程执行。以下是具体的测量步骤：

1. 样品制备：首先需要制备高质量的砷化镓或磷化铟衬底，并在其表面生长一层目标外延层。样品表面应保持清洁，以确保测量结果的准确性。
2. XRD测试：将样品放置于X射线衍射仪中，利用Cu Kα辐射源进行扫描。通过记录衍射峰的位置和强度，可以得到外延层的晶格参数。
3. 数据处理：根据获得的数据，计算外延层与衬底之间的晶格失配率。公式如下： \\[ \\Delta a = \\frac{a_{\\text{epitaxial}} - a_{\\text{substrate}}}{a_{\\text{substrate}}} \\times 100\\% \\] 其中，\\(a_{\\text{epitaxial}}\\) 和 \\(a_{\\text{substrate}}\\) 分别表示外延层和衬底的晶格常数。

实际案例分析

为了验证上述方法的有效性，某研究团队曾对砷化镓衬底上生长的氮化镓外延层进行了晶格失配测量。实验结果显示，该外延层的晶格失配率为1.5%，与理论值基本一致。这一结果表明，采用SJ 3244.2-1989 标准进行测量是可靠且精确的。

• 实验设备：使用德国Bruker公司的D8 Advance X射线衍射仪。
• 实验条件：测试温度为室温，扫描范围为2θ=20°~60°。

未来发展方向

尽管现有的测量方法已经能够满足大部分需求，但随着半导体技术的不断发展，更高精度的测量手段仍然是研究的重点。未来的研究方向可能包括：

• 开发新型的非接触式测量技术，减少人为误差。
• 探索更高效的外延生长工艺，降低晶格失配率。
• 结合计算机模拟技术，优化晶格失配的预测模型。

总之，晶格失配的测量不仅是半导体材料研究的重要课题，也是推动器件性能提升的关键环节。通过不断改进测量技术和优化工艺流程，我们有望在未来实现更加高效、可靠的半导体器件制造。
