PCB精细线路制作新技术研究综述

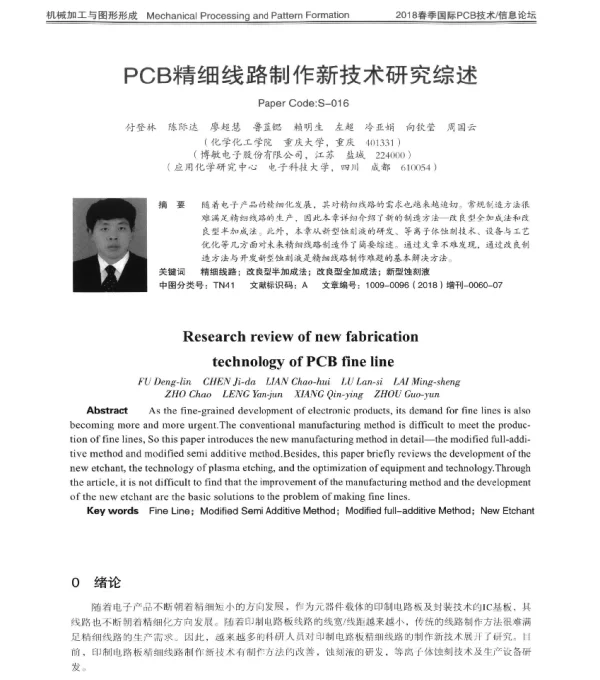

《PCB精细线路制作新技术研究综述》是一篇系统介绍当前印刷电路板（PCB）精细线路制作技术发展的论文。该论文全面梳理了近年来在PCB制造领域中出现的新工艺、新材料以及新设备，旨在为研究人员和工程技术人员提供最新的技术动态和发展方向。

随着电子产品的不断小型化、高性能化以及高密度化，传统PCB制造技术已难以满足现代电子产品对线路精度和可靠性的要求。因此，精细线路制作技术成为PCB行业研究的重点。本文从多个方面对相关技术进行了深入分析，包括激光加工技术、纳米压印技术、化学镀铜技术、微细蚀刻技术等。

激光加工技术是目前实现高精度线路制作的重要手段之一。该技术利用高能激光束对基材进行精确切割和打孔，具有非接触、高精度、高效率等优点。论文详细介绍了不同类型的激光器在PCB制造中的应用，如紫外激光、绿光激光和红外激光，并比较了它们在不同工艺条件下的性能表现。

纳米压印技术是一种新型的微细加工方法，通过使用纳米级模具对材料进行压印成型，从而实现超高精度的线路结构。该技术具有成本低、生产效率高、环保等优势，特别适用于高密度互连（HDI）PCB的制造。论文探讨了纳米压印技术的原理、关键工艺参数以及其在实际生产中的应用前景。

化学镀铜技术在PCB制造中起着至关重要的作用，尤其是在通孔和盲孔的金属化过程中。随着线路精度的不断提高，传统的化学镀铜工艺面临挑战，需要更精细的控制手段。论文分析了当前化学镀铜技术的发展趋势，包括新型催化剂的应用、沉积速率的优化以及对环境友好型化学品的研究。

微细蚀刻技术是实现高精度线路的关键步骤之一。传统的蚀刻工艺存在精度不高、环境污染等问题，而新型的微细蚀刻技术则能够有效解决这些问题。论文介绍了多种先进的蚀刻方法，如等离子体蚀刻、湿法蚀刻和干法蚀刻，并讨论了它们在不同应用场景下的优缺点。

除了上述主要技术外，论文还涉及了其他与精细线路制作相关的技术，如先进光刻技术、电化学沉积技术以及新型基材的开发。这些技术的结合应用，为未来PCB制造提供了更多可能性。

在研究方法上，论文采用了文献综述的方式，收集并分析了近年来国内外关于PCB精细线路制作技术的相关研究成果。通过对大量实验数据和技术报告的整理，作者总结出了当前技术发展的主要趋势，并指出了未来可能的研究方向。

此外，论文还对当前技术面临的挑战进行了深入分析，例如如何提高加工精度、降低生产成本、减少环境污染以及提升产品可靠性等问题。针对这些问题，作者提出了相应的建议，包括加强基础研究、推动跨学科合作以及鼓励技术创新。

总体来看，《PCB精细线路制作新技术研究综述》是一篇内容详实、结构清晰的学术论文，对于了解和掌握当前PCB制造领域的最新技术动态具有重要参考价值。无论是从事PCB设计、制造还是相关科研工作的人员，都可以从中获得有益的信息和启发。
