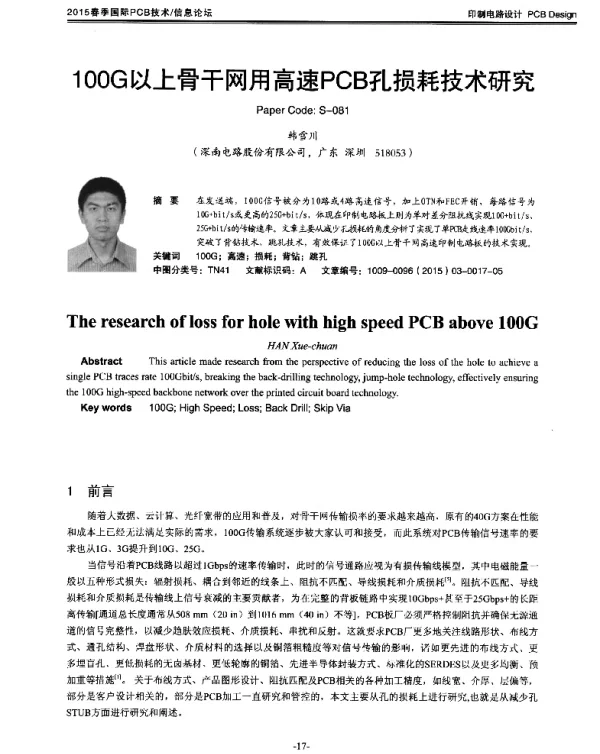

100G以上骨干网用高速PCB孔损耗技术研究

《100G以上骨干网用高速PCB孔损耗技术研究》是一篇聚焦于高速通信系统中关键问题的研究论文。随着数据传输速率的不断提升，传统PCB（印刷电路板）在高速信号传输过程中所表现出的孔损耗问题逐渐成为制约网络性能的重要因素。该论文针对这一问题进行了深入探讨，旨在为100G及以上速率的骨干网设计提供理论支持和技术指导。

在现代通信系统中，高速PCB作为连接各个电子组件的关键媒介，其性能直接影响到整个系统的稳定性和传输效率。随着数据速率从10Gbps向100Gbps乃至更高水平发展，PCB的设计面临着越来越多的挑战。其中，孔损耗是一个尤为突出的问题。孔损耗主要源于通孔结构在高频信号传输中的阻抗不匹配和电磁波反射现象，导致信号质量下降，进而影响通信系统的整体性能。

该论文首先对高速PCB孔损耗的基本原理进行了系统分析。作者指出，通孔结构在高频下的等效电路模型与低频情况存在显著差异，特别是在毫米波频段，通孔的电感和电容特性会显著影响信号的传播。此外，孔壁材料、孔径尺寸以及层间分布等因素都会对孔损耗产生重要影响。通过建立精确的仿真模型，作者对这些因素进行了量化分析，并提出了优化设计的建议。

为了验证理论分析的正确性，论文还通过实验手段对不同结构的PCB进行了测试。实验结果表明，优化后的通孔设计能够有效降低孔损耗，提高信号完整性。同时，作者还对比了不同工艺条件下PCB的性能表现，发现采用高介电常数材料和精细加工工艺可以显著改善信号传输质量。

此外，该论文还探讨了孔损耗对高速通信系统整体性能的影响。研究指出，孔损耗不仅会导致信号衰减，还会引发串扰和误码率上升等问题。因此，在高速PCB设计中，必须综合考虑孔损耗的控制策略，以确保系统能够在高频率下稳定运行。

在实际应用方面，该论文提出了一系列可行的解决方案。例如，通过调整通孔的几何参数、优化布线方式以及采用先进的制造工艺，可以在一定程度上缓解孔损耗带来的负面影响。同时，作者还建议在系统设计阶段就引入孔损耗评估机制，以便及时发现并解决潜在问题。

总体来看，《100G以上骨干网用高速PCB孔损耗技术研究》是一篇具有较高学术价值和实用意义的研究论文。它不仅深化了对高速PCB孔损耗机理的理解，还为未来高速通信系统的设计提供了重要的参考依据。随着5G、6G等新一代通信技术的发展，此类研究将发挥越来越重要的作用，推动通信行业向更高性能、更高质量的方向迈进。
