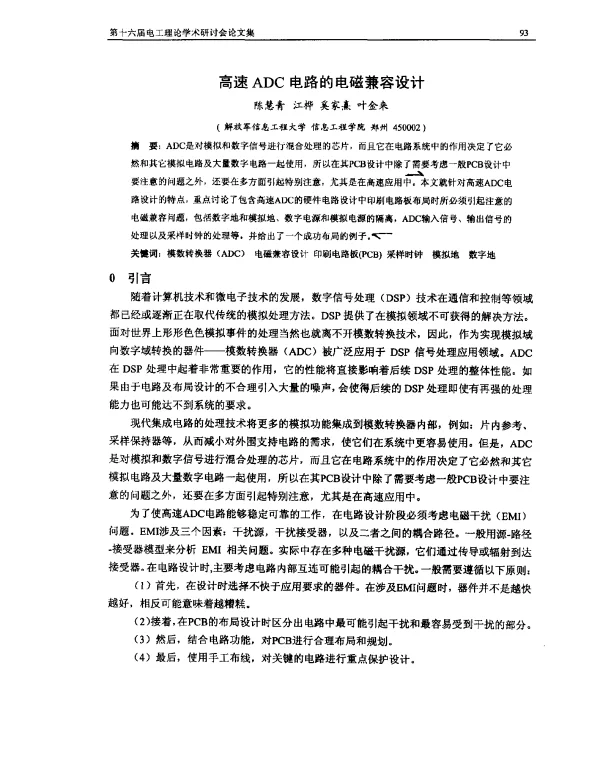

高速ADC电路的电磁兼容设计

《高速ADC电路的电磁兼容设计》是一篇探讨在高速模数转换器（ADC）电路中如何实现电磁兼容性（EMC）设计的学术论文。该论文针对当前电子系统中高速ADC应用日益广泛的情况，分析了电磁干扰（EMI）对ADC性能的影响，并提出了有效的设计策略和解决方案。

随着通信、雷达、医疗设备和工业自动化等领域对数据采集速度要求的不断提高，高速ADC的应用越来越普遍。然而，高速ADC在工作过程中容易受到外部电磁干扰的影响，导致信号失真、信噪比下降甚至系统功能异常。因此，如何在设计阶段就考虑电磁兼容性问题，成为提升ADC系统稳定性和可靠性的关键。

本文首先介绍了高速ADC的基本原理及其在现代电子系统中的重要性。ADC作为连接模拟世界与数字世界的桥梁，其性能直接影响整个系统的精度和稳定性。高速ADC通常具有较高的采样率和分辨率，这使得它们对电磁环境更加敏感。在高频工作条件下，ADC内部的寄生电容、电感以及电源噪声等因素都会加剧电磁干扰的问题。

接下来，论文详细分析了电磁兼容设计的重要性。EMC设计不仅关系到系统的正常运行，还涉及到产品是否能够通过相关标准的认证。例如，国际电工委员会（IEC）和美国联邦通信委员会（FCC）等机构都制定了严格的EMC测试标准。如果ADC电路在设计时未充分考虑EMC问题，可能会导致产品无法通过测试，从而影响市场推广和用户使用。

文章还讨论了常见的电磁干扰来源。主要包括电源噪声、地线环路、高频信号耦合以及外部射频干扰等。这些干扰源可能通过传导或辐射的方式进入ADC电路，进而影响其性能。例如，电源噪声会引入额外的误差，而地线环路则可能导致共模干扰，降低ADC的信噪比。

为了应对这些问题，论文提出了一系列电磁兼容设计策略。其中包括合理的PCB布局、良好的接地技术、电源滤波以及屏蔽措施等。在PCB设计方面，建议采用多层板结构，合理分配信号层和电源层，减少高频信号的回路面积。同时，应避免将高速信号线与电源线平行布线，以减少耦合干扰。

在接地方面，论文强调了单点接地和多点接地的区别，并指出在高速ADC电路中，应尽量采用星型接地方式，以减少地线环路带来的干扰。此外，使用低阻抗接地材料和优化接地路径也是提高EMC性能的重要手段。

电源滤波是另一个关键的设计环节。高速ADC对电源质量要求较高，因此需要在电源输入端添加适当的滤波电路，如电容、电感和磁珠等，以抑制高频噪声。同时，应确保电源层的稳定性，避免因负载变化而导致电压波动。

除了硬件设计，论文还提到软件层面的EMC优化方法。例如，可以通过数字信号处理算法来补偿部分由电磁干扰引起的误差。此外，还可以利用自适应滤波和噪声抑制技术，进一步提高ADC的抗干扰能力。

最后，论文总结了高速ADC电磁兼容设计的关键点，并指出未来的研究方向。随着5G通信、物联网和人工智能等新技术的发展，高速ADC的应用场景将更加复杂，对EMC设计的要求也将不断提高。因此，如何在更复杂的电磁环境中保持ADC的高性能和高可靠性，将是未来研究的重要课题。
