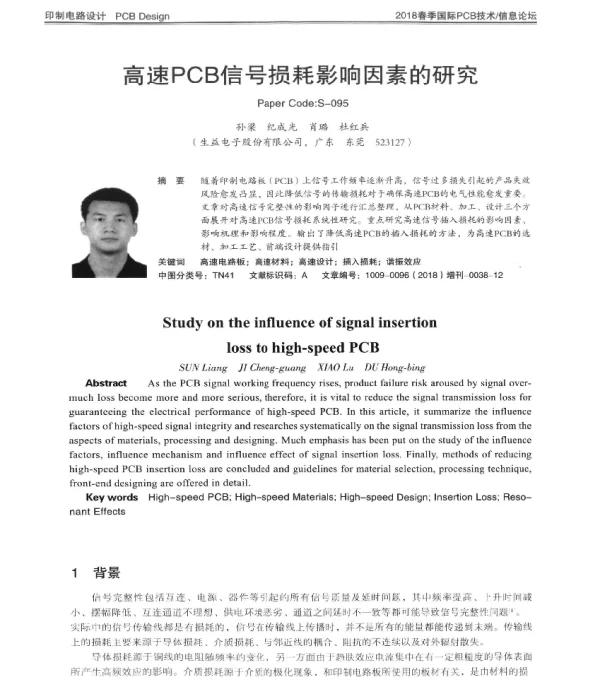

高速PCB信号损耗影响因素的研究

《高速PCB信号损耗影响因素的研究》是一篇探讨在高速印刷电路板（PCB）设计中信号损耗问题的学术论文。随着电子技术的快速发展，高频和高速电路的应用越来越广泛，如通信设备、计算机主板以及雷达系统等。在这些应用中，信号的完整性成为设计的关键因素之一。而信号损耗则是影响信号完整性的主要问题之一，因此研究其影响因素具有重要的理论和实际意义。

该论文首先对高速PCB的基本结构进行了概述，包括多层板结构、导线材料、介质材料以及布线方式等。这些因素都会对信号传输产生影响，进而导致信号损耗。论文指出，在高速电路中，信号损耗主要包括导体损耗、介质损耗以及辐射损耗等多种形式。其中，导体损耗主要由导线的电阻引起，而介质损耗则与基材的介电常数和损耗角正切有关。

在分析导体损耗时，论文提到趋肤效应是导致高频信号损耗的重要原因。趋肤效应使得电流集中在导体表面流动，从而增加了导体的有效电阻，导致信号衰减。此外，导体的材料选择也会影响损耗程度。例如，铜作为常用的导体材料，其导电性能较好，但若使用其他材料，如铝或镀层材料，则可能会增加损耗。论文还讨论了导体厚度对损耗的影响，较厚的导体可以降低电阻，从而减少损耗。

介质损耗是另一个关键因素。论文指出，介质材料的介电常数和损耗角正切直接影响信号在传输过程中的能量损失。不同的基材，如FR-4、聚四氟乙烯（PTFE）和陶瓷基材，其介电性能各不相同。其中，PTFE因其低介电常数和低损耗角正切，常用于高频应用，能够有效降低介质损耗。此外，温度变化也会对介质损耗产生影响，高温可能导致介电性能下降，从而增加损耗。

除了导体和介质损耗外，论文还探讨了辐射损耗的问题。在高速电路中，由于信号频率较高，电磁波容易从导线中泄漏，造成能量损失。这种损耗通常发生在高频信号传输过程中，尤其是在没有良好屏蔽的情况下。论文建议采用屏蔽层或优化布线方式来减少辐射损耗，以提高信号的完整性。

在研究方法方面，该论文采用了仿真和实验相结合的方式。通过使用电磁场仿真软件，如CST Microwave Studio和HFSS，对不同参数下的信号损耗进行了模拟计算。同时，论文还设计了实验测试平台，利用矢量网络分析仪测量实际PCB板上的信号损耗情况。通过对比仿真结果和实验数据，验证了理论模型的准确性。

论文还对不同布线策略对信号损耗的影响进行了研究。例如，短线布局、阻抗匹配和差分对布线等方法都能有效减少信号损耗。此外，论文强调了PCB制造工艺对信号损耗的影响，如孔径大小、层间对齐度以及表面处理工艺等。这些因素都可能影响导体和介质的性能，从而间接影响信号传输质量。

最后，论文总结了高速PCB信号损耗的主要影响因素，并提出了相应的优化建议。作者认为，在设计高速PCB时，应综合考虑导体材料、介质特性、布线策略以及制造工艺等因素，以最大限度地减少信号损耗，提高系统的稳定性和可靠性。此外，论文还指出，未来的研究可以进一步探索新型材料和先进制造技术在高速PCB中的应用，以应对日益增长的高速信号传输需求。
