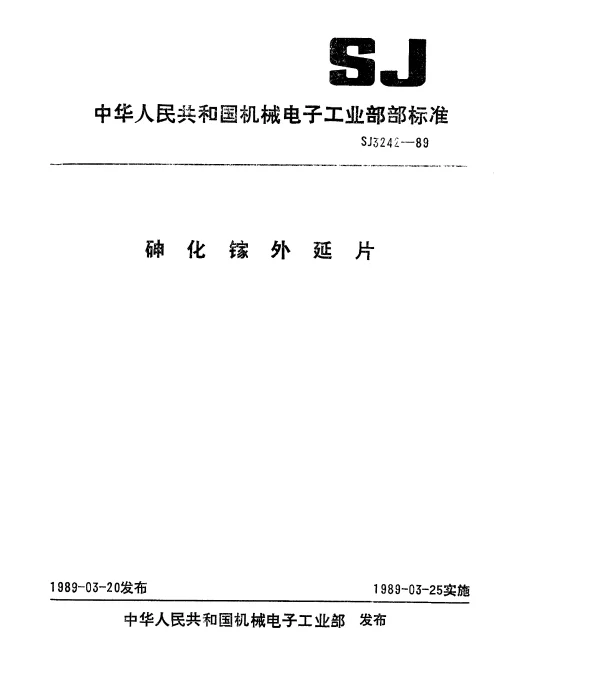

SJ 3242-1989 砷化镓外延片

砷化镓外延片及其标准SJ 3242-1989

砷化镓（GaAs）是一种重要的半导体材料，在现代电子和光电子领域中占据着不可替代的地位。它以其高电子迁移率、高击穿电压和良好的光学性能而闻名，广泛应用于微波器件、激光器、太阳能电池等领域。为了规范砷化镓外延片的质量和技术要求，我国于1989年制定了SJ 3242-1989标准。这一标准不仅为生产提供了技术指导，也为质量检测和市场流通奠定了基础。

砷化镓外延片的基本概念

砷化镓外延片是由一层或多层砷化镓薄膜生长在外延基板上的复合结构。外延生长技术是通过控制温度、压力和化学反应条件，将砷化镓材料沉积到基板表面，形成具有特定晶体结构和电学特性的薄膜。这种薄膜通常用于制造高性能的电子和光电子器件。砷化镓外延片的质量直接影响到器件的性能，因此其制备过程需要严格遵循相关标准。

• 外延生长技术：目前常用的外延生长方法包括金属有机化学气相沉积（MOCVD）和分子束外延（MBE）。这些技术能够精确控制薄膜的厚度、均匀性和掺杂浓度。
• 应用领域：砷化镓外延片广泛应用于微波功率放大器、卫星通信系统、光纤通信设备以及LED和激光器等光电产品。

SJ 3242-1989标准的核心内容

SJ 3242-1989标准详细规定了砷化镓外延片的技术要求、试验方法、检验规则及标志、包装、运输和储存等内容。以下是该标准的主要特点：

• 技术指标：标准对砷化镓外延片的电阻率、迁移率、厚度均匀性、表面质量和缺陷密度等关键参数提出了明确要求。例如，电阻率需达到100Ω·cm以上，迁移率不低于5000cm²/V·s。
• 测试方法：标准中列出了多种测试方法，如霍尔效应测量法、扫描电子显微镜（SEM）观察法等，确保各项指标的准确测定。
• 质量保证：标准强调了生产过程中的质量控制措施，包括原材料的选择、工艺参数的监控以及成品的抽样检测。

砷化镓外延片的实际应用案例

砷化镓外延片的实际应用案例充分体现了其技术优势和经济价值。例如，某国际知名的通信设备制造商采用符合SJ 3242-1989标准的砷化镓外延片，成功开发出一款高性能的微波功率放大器。这款放大器在卫星通信系统中表现出色，显著提高了信号传输的稳定性和可靠性。

另一典型案例是某国内企业利用砷化镓外延片技术，研发出高效能的激光二极管。这种激光器被广泛应用于光纤通信网络中，大幅提升了数据传输速度和容量。据统计，该产品的市场份额在过去五年内增长了30%以上。

砷化镓外延片的发展趋势

随着科技的进步，砷化镓外延片正朝着更高性能、更低功耗的方向发展。未来，以下几个方面将成为研究热点：

• 新型生长技术：探索更先进的外延生长技术，以进一步提高薄膜的质量和生产效率。
• 宽禁带材料：结合氮化镓（GaN）等宽禁带材料，开发兼具高频和高温特性的新型器件。
• 环保与可持续性：在生产过程中注重环境保护，减少有害物质的排放，推动绿色制造。

总之，SJ 3242-1989标准作为砷化镓外延片的重要技术规范，为我国半导体产业的发展做出了重要贡献。随着市场需求的不断变化和技术的持续进步，砷化镓外延片将继续在电子和光电子领域发挥重要作用。
